Κάλυψη φούρνου ψύξης νερού σωληνοειδούς τύπου Shaanxi Chengda για βιομηχανικά

  • Shaanxi Chengda Type Tubular Water Cooling Furnace Cover for Industrial
  • Shaanxi Chengda Type Tubular Water Cooling Furnace Cover for Industrial
Τόπος καταγωγής Σάνσι, Κίνα
Μάρκα Shaanxi Chengda
Πιστοποίηση ISO9001
Αριθμό μοντέλου κάλυψη φούρνου ψύξης νερού
Ποσότητα παραγγελίας min 1 σύνολο
Τιμή Price and specific model specifications can be agreed upon.
Συσκευασία λεπτομέρειες Συζήτηση σύμφωνα με τις ειδικές απαιτήσεις του μέρους Α
Χρόνος παράδοσης 2 έως 3 μήνες
Όροι πληρωμής L/C,D/A,D/P,T/T,Western Union,MoneyGram
Δυνατότητα προσφοράς Ολοκλήρωση της αλυσίδας εφοδιασμού παραγωγής, έγκαιρη προμήθεια και τήρηση των προτύπων ποιότητας
Λεπτομέρειες
Τίτλος εμπορικών σημάτων Σάνσι Τσενγκντά Εφαρμογή Ηλεκτρικός φούρνος τόξου.
Χώρα προέλευσης Shaanxi, Κίνα Διαμόρφωση εργοστασίου Νέο
Επισημαίνω

Κάλυψη εργοστασιακού φούρνου ψύξης νερού

,

Τεχνολογικό καλύπτη καυστήρα ψύξης με σωληνώδη νερό
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Νέος τύπος σωληνωτού καλύμματος υδρόψυκτου κλιβάνου


Σωληνωτό κάλυμμα υδρόψυκτου κλιβάνου για ηλεκτρικό κλίβανο τόξου

Το Σωληνωτό κάλυμμα υδρόψυκτου κλιβάνου για ηλεκτρικό κλίβανο τόξου (EAF) είναι μια εξειδικευμένη παραλλαγή των υδρόψυκτων καλυμμάτων EAF, που χαρακτηρίζεται από τη βασική δομή απαγωγής θερμότητας—διατεταγμένους μεταλλικούς σωλήνες (σωληνωτά δεμάτια) αντί για ενσωματωμένα κοίλα πάνελ. Αυτός ο σχεδιασμός βελτιστοποιεί την απόδοση ανταλλαγής θερμότητας, ενισχύει τη δομική ακαμψία και απλοποιεί τη συντήρηση, καθιστώντας το ιδιαίτερα κατάλληλο για μεσαίους έως μεγάλους EAF (π.χ., χαλυβουργικά EAF 50-200t, EAF διύλισης σιδηροκραμάτων υψηλής ισχύος) που αντιμετωπίζουν έντονη ακτινοβολία τόξου και συχνά θερμικά σοκ.

1. Βασικά χαρακτηριστικά σχεδιασμού & Αρχή λειτουργίας

Βασικά χαρακτηριστικά σχεδιασμού

Σε σύγκριση με τα καλύμματα υδρόψυξης τύπου πάνελ, η σωληνωτή δομή προσφέρει μοναδικά πλεονεκτήματα προσαρμοσμένα στις συνθήκες λειτουργίας EAF:
  • Σωληνωτός πυρήνας απαγωγής θερμότητας: Το εσωτερικό στρώμα απορρόφησης θερμότητας του καλύμματος αποτελείται από σωλήνες από χάλυβα χωρίς ραφή ή σωλήνες από ανοξείδωτο χάλυβα (διατεταγμένοι σε παράλληλα, σπειροειδή ή πλέγματα). Αυτός ο σχεδιασμός αυξάνει την επιφάνεια ανταλλαγής θερμότητας (30-50% μεγαλύτερη από τα καλύμματα τύπου πάνελ) και εξασφαλίζει ομοιόμορφη ψύξη, αποφεύγοντας τα τοπικά θερμά σημεία που προκαλούνται από τη συγκεντρωμένη θερμότητα τόξου.
  • Μονάδες σωλήνων: Οι σωλήνες ομαδοποιούνται σε αφαιρούμενες αρθρωτές μονάδες (π.χ., 3-5 σωλήνες ανά μονάδα). Εάν μεμονωμένοι σωλήνες υποστούν ζημιά (π.χ., από πιτσιλιές τήγματος), μόνο η επηρεασμένη μονάδα χρειάζεται αντικατάσταση—μειώνοντας τον χρόνο και το κόστος συντήρησης (σε σχέση με την αντικατάσταση ολόκληρου του πάνελ σε καλύμματα τύπου πάνελ).
  • Ενσωμάτωση ενισχυμένου πλαισίου: Οι σωλήνες συγκολλώνται ή βιδώνονται σε ένα πλαίσιο χάλυβα υψηλής αντοχής (Q355B ή 16Mn), σχηματίζοντας μια άκαμπτη δομή που αντιστέκεται στην παραμόρφωση από θερμική διαστολή (κρίσιμη για EAF που απαιτούν συχνή ανύψωση/κλίση του καλύμματος).
  • Βελτιστοποιημένη στεγανοποίηση στις οπές ηλεκτροδίων: Η σωληνωτή δομή γύρω από τις οπές ηλεκτροδίων χρησιμοποιεί διπλά δακτυλίδια σωλήνων (εσωτερικός σωλήνας για ψύξη, εξωτερικός σωλήνας για στερέωση φλαντζών υψηλής θερμοκρασίας), ενισχύοντας την απόδοση στεγανοποίησης και αποτρέποντας τη διαρροή αερίου κλιβάνου σε αυτήν την περιοχή υψηλής φθοράς.

Αρχή λειτουργίας

Ακολουθεί την αρχή κλειστής κυκλοφορίας νερού, αλλά με βελτιωμένη απόδοση μεταφοράς θερμότητας λόγω του σωληνωτού σχεδιασμού:
  1. Το νερό ψύξης χαμηλής θερμοκρασίας (30-40°C, μαλακωμένο/αφαλατωμένο για αποφυγή επικαλύψεων) κατανέμεται σε κάθε σωληνωτό δέμα μέσω ενός σωλήνα κεφαλής (εγκατεστημένο στο εξωτερικό πλαίσιο του καλύμματος).
  2. Το νερό ρέει μέσα από τους σωλήνες, απορροφώντας θερμότητα από το αέριο κλιβάνου υψηλής θερμοκρασίας (1600-2200°C) και την ακτινοβολία τόξου—η μεταφορά θερμότητας πραγματοποιείται απευθείας μέσω των τοιχωμάτων των σωλήνων (λεπτότερα από τα στρώματα πάνελ, βελτιώνοντας τη θερμική αγωγιμότητα).
  3. Το θερμαινόμενο νερό (55-60°C) συγκλίνει σε μια κεφαλή επιστροφής, αποστέλλεται σε έναν εναλλάκτη θερμότητας/πύργο ψύξης για μείωση της θερμοκρασίας και ανακυκλώνεται πίσω στο κάλυμμα—σχηματίζοντας έναν συνεχή κύκλο απαγωγής θερμότητας υψηλής απόδοσης.

2. Επιλογή υλικών για βασικά εξαρτήματα

Η επιλογή υλικού είναι κρίσιμη για την αντιμετώπιση των ειδικών προκλήσεων EAF (υψηλή θερμοκρασία, διάβρωση από όξινο αέριο κλιβάνου, διάβρωση τήγματος σκωρίας). Ο παρακάτω πίνακας περιγράφει λεπτομερώς τα υλικά για τα βασικά μέρη:
Συστατικό Λειτουργία Κοινά υλικά Λόγος επιλογής
Σωλήνες ψύξης Βασικό στοιχείο ανταλλαγής θερμότητας - Χάλυβας άνθρακα: Χάλυβας χωρίς ραφή 20# (Φ38×5mm, Φ57×6mm)

- Ανοξείδωτος χάλυβας: 316L (για διαβρωτικές συνθήκες, π.χ., διύλιση σιδηροχρωμίου)		 Χάλυβας 20#: Υψηλή θερμική αγωγιμότητα (50,2 W/(m·K)), οικονομικά αποδοτικός; 316L: Αντιστέκεται στη διάβρωση από σκωρία πλούσια σε Cr/αέριο κλιβάνου SO₂
Σωλήνες κεφαλής Διανομή/συλλογή νερού ψύξης Σωλήνες χωρίς ραφή από χάλυβα 20# (Φ108×8mm, Φ133×10mm) Αντοχή σε υψηλή πίεση (αντέχει σε πίεση νερού ψύξης 0,8-1,0 MPa), εύκολη συγκόλληση στους σωλήνες
Πλαίσιο καλύμματος Υποστηρίζει σωληνωτά δεμάτια, συνδέει μηχανισμούς ανύψωσης Χάλυβας χαμηλού κράματος Q355B (πάχος 14-18mm) Υψηλή αντοχή σε εφελκυσμό (≥345 MPa), καλή αντοχή σε θερμική κόπωση (αποφεύγει την παραμόρφωση από επαναλαμβανόμενη θέρμανση/ψύξη)
Μανίκια οπών ηλεκτροδίων Προστατεύουν τους σωλήνες γύρω από τις οπές ηλεκτροδίων από φθορά Ανθεκτικός στη θερμότητα χάλυβας κράματος (H13) ή ανοξείδωτος χάλυβας 310S H13: Αντιστέκεται στην τριβή από την κίνηση του ηλεκτροδίου; 310S: Αντέχει σε τοπική θερμοκρασία 1200°C+
Φλάντζες στεγανοποίησης Αποτρέπουν τη διαρροή αερίου κλιβάνου Συσκευασία γραφίτη υψηλής θερμοκρασίας (αντέχει 1000°C) + φλάντζες από κεραμικές ίνες Γραφίτης: Καλή απόδοση στεγανοποίησης υπό θερμική διαστολή; κεραμικές ίνες: Αντισταθμίζουν την παραμόρφωση του πλαισίου

3. Βασικές τεχνικές παράμετροι (Τυπικές για χαλυβουργία EAF 100t)

Οι παράμετροι προσαρμόζονται με βάση τη χωρητικότητα, την ισχύ και τη διαδικασία τήξης του EAF (π.χ., χαλυβουργία εξαιρετικά υψηλής ισχύος (UHP), διύλιση σιδηροκραμάτων). Παρακάτω παρατίθενται αντιπροσωπευτικές προδιαγραφές για ένα EAF 100t UHP:
Κατηγορία παραμέτρων Ειδικοί δείκτες Τυπικές τιμές
Σωληνωτή δομή Υλικό και προδιαγραφή σωλήνα

Διάταξη σωλήνα

Αριθμός δεματιών σωλήνων

Επιφάνεια ανταλλαγής θερμότητας		 Χάλυβας 20#, Φ57×6mm

Διάταξη πλέγματος (απόσταση 180mm)

6 δεμάτια (5 σωλήνες/δέμα)

12-15 m²
Σύστημα ψύξης Θερμοκρασία νερού εισόδου

Θερμοκρασία νερού εξόδου

Πίεση νερού

Συνολικός ρυθμός ροής νερού		 ≤40°C

≤60°C

0,6-0,8 MPa

140-160 m³/h
Λειτουργική απόδοση Μέγιστη αντοχή σε θερμοκρασία (εσωτερικό τοίχωμα σωλήνα)

Συντελεστής απαγωγής θερμότητας

Ρυθμός διαρροής αερίου κλιβάνου

Διάρκεια ζωής		 2200°C

≤100 W/(m²·K)

≤0,05%

3-5 χρόνια
Μηχανικές παράμετροι Βάρος καλύμματος

Ταχύτητα ανύψωσης

Πίεση κλειδώματος

Μέγιστη γωνία κλίσης (με EAF)		 10-12 τόνοι

1,0-1,2 m/min

0,15-0,2 MPa

±15°

4. Πλεονεκτήματα εφαρμογής & Κατάλληλα σενάρια EAF

Βασικά πλεονεκτήματα εφαρμογής

Σε σύγκριση με τα καλύμματα υδρόψυξης τύπου πάνελ και τα παραδοσιακά πυρίμαχα καλύμματα, ο σωληνωτός σχεδιασμός προσφέρει στοχευμένα οφέλη για τις λειτουργίες EAF:
  1. Υψηλότερη απόδοση ανταλλαγής θερμότητας: Η αυξημένη επιφάνεια των σωλήνων μειώνει τη θερμοκρασία του νερού εξόδου κατά 5-10°C (σε σχέση με τα καλύμματα τύπου πάνελ), μειώνοντας το φορτίο του συστήματος ψύξης και εξοικονομώντας ενέργεια.
  2. Ισχυρότερη αντοχή σε θερμικό σοκ: Οι σωλήνες έχουν καλύτερη ευελιξία από τα άκαμπτα πάνελ, απορροφώντας τη θερμική διαστολή/συστολή χωρίς ρωγμές—κρίσιμο για EAF που υφίστανται συχνές κύκλους θέρμανσης (τήξης) και ψύξης (φόρτισης/πατήματος).
  3. Χαμηλότερο κόστος συντήρησης: Οι αρθρωτές δέσμες σωλήνων επιτρέπουν μερική αντικατάσταση (με κόστος 10-20% της πλήρους αντικατάστασης του καλύμματος) και ταχύτερη επισκευή (1-2 ώρες έναντι 8-12 ωρών για καλύμματα τύπου πάνελ).
  4. Καλύτερη προσαρμοστικότητα σε μεγάλα EAF: Η άκαμπτη σωληνωτή δομή πλαισίου υποστηρίζει μεγαλύτερα μεγέθη καλύμματος (π.χ., διάμετρος 5-6m για EAF 200t) χωρίς παραμόρφωση, κάτι που τα καλύμματα τύπου πάνελ δυσκολεύονται να επιτύχουν.

Κατάλληλα σενάρια EAF

Είναι πιο αποτελεσματικό σε EAF με υψηλή ένταση θερμότητας και συχνές λειτουργικές ρυθμίσεις:
  • Χαλυβουργία εξαιρετικά υψηλής ισχύος (UHP) EAF (50-200t): Χειρίζεται έντονη θερμότητα τόξου (2000-2200°C) και συχνή ανύψωση του καλύμματος για φόρτωση απορριμμάτων. Ρυθμός ανάκτησης CO ≥98% λόγω καλής στεγανοποίησης.
  • EAF διύλισης σιδηροκραμάτων υψηλής ισχύος (π.χ., σιδηροχρώμιο χαμηλής περιεκτικότητας σε άνθρακα, σιδηροπυρίτιο): Αντιστέκεται στη διάβρωση από σκωρία πλούσια σε χρώμιο/μαγγάνιο (με σωλήνες 316L) και μειώνει την απώλεια κράματος μέσω σταθερού ελέγχου θερμοκρασίας.
  • EAF τήξης μη σιδηρούχων μετάλλων μεσαίου μεγέθους (π.χ., κράμα χαλκού/νικελίου): Ο αρθρωτός σχεδιασμός απλοποιεί τη συντήρηση σε διαδικασίες τήξης με συχνό καθαρισμό σκωρίας.

5. Καθημερινή συντήρηση & Πρόληψη βλαβών

Για μεγιστοποίηση της διάρκειας ζωής και αποφυγή κινδύνων για την ασφάλεια (π.χ., ρήξη σωλήνα που οδηγεί σε διαρροή νερού στον κλίβανο), απαιτείται αυστηρή συντήρηση:

Συνήθης συντήρηση (ανά βάρδια)

  1. Έλεγχος σωλήνων & κεφαλής: Ελέγξτε για διαρροή νερού στις συνδέσεις σωλήνων και στις κεφαλές χρησιμοποιώντας ένα μανόμετρο—πτώσεις πίεσης ≥0,05 MPa υποδεικνύουν πιθανές διαρροές.
  2. Παρακολούθηση θερμοκρασίας: Χρησιμοποιήστε ένα θερμόμετρο υπερύθρων για να σαρώσετε τις επιφάνειες των σωλήνων. Οι τοπικές θερμοκρασίες >100°C υποδηλώνουν απόφραξη σωλήνα (λόγω επικαλύψεων ή πρόσφυσης σκωρίας).
  3. Έλεγχος στεγανοποίησης οπής ηλεκτροδίου: Επιθεωρήστε τη συσκευασία γραφίτη για φθορά. αντικαταστήστε εάν η διαρροή αερίου κλιβάνου (που ανιχνεύεται από έναν ανιχνευτή CO) υπερβαίνει το 0,05%.
  4. Λίπανση μηχανισμού ανύψωσης: Εφαρμόστε γράσο δισουλφιδίου μολυβδαινίου υψηλής θερμοκρασίας στις αρθρώσεις και στους υδραυλικούς κυλίνδρους για να αποτρέψετε το μπλοκάρισμα κατά την κίνηση του καλύμματος.

Συνήθεις βλάβες & Λύσεις

Φαινόμενο βλάβης Πιθανή αιτία Λύση
Απόφραξη σωλήνα (τοπική υπερθέρμανση) Επικάλυψη μέσα στους σωλήνες (σκληρό νερό) ή πρόσφυση σκωρίας 1. Ξεπλύνετε τους σωλήνες με υδροχλωρικό οξύ 8-10% (αφαίρεση επικαλύψεων). 2. Χρησιμοποιήστε πίδακες νερού υψηλής πίεσης για να αφαιρέσετε τη σκωρία.
Διαρροή νερού στις συνδέσεις σωλήνων Κόπωση συγκόλλησης (θερμική διαστολή) ή χαλαρά μπουλόνια 1. Σταματήστε τον κλίβανο, στραγγίστε το νερό και επανασυγκολλήστε τις διαρροές. 2. Σφίξτε τα μπουλόνια με κλειδιά ροπής.
Διαρροή αερίου οπής ηλεκτροδίου Φθαρμένη συσκευασία γραφίτη ή παραμόρφωση μανικιού 1. Αντικαταστήστε τη συσκευασία γραφίτη. 2. Ισιώστε ή αντικαταστήστε τα παραμορφωμένα μανίκια H13.
Διάβρωση σωλήνα κεφαλής Ανισορροπία pH νερού ψύξης (πολύ όξινο/αλκαλικό) 1. Δοκιμάστε το pH του νερού (διατηρήστε 7,5-8,5). 2. Προσθέστε αναστολείς διάβρωσης. 3. Αντικαταστήστε τις σοβαρά διαβρωμένες κεφαλές.

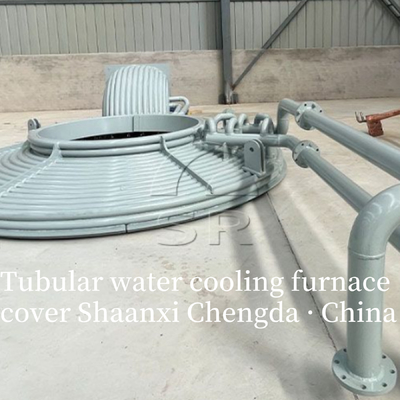

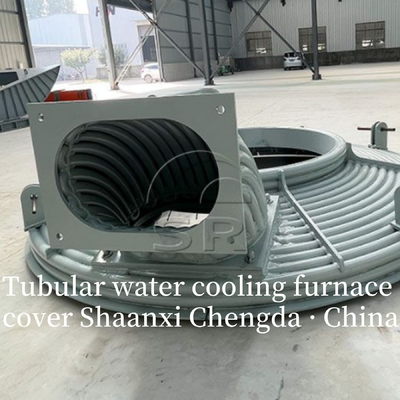

  Η δομή ψύξης νερού στο κάλυμμα του κλιβάνου αποτελείται από έναν αριθμό σωλήνων χωρίς ραφή που είναι σφιχτά διατεταγμένοι.

  Κάθε χαλύβδινος σωλήνας είναι στρογγυλός. Το υδρόψυκτο κάλυμμα του κλιβάνου αυτής της δομής δεν είναι εύκολο να διαρρεύσει και είναι εύκολο στη συντήρηση.


  Το υδρόψυκτο κάλυμμα του ηλεκτρικού κλιβάνου τόξου υιοθετεί σωληνωτό κάλυμμα υδρόψυκτου κλιβάνου πλαισίου και το υδρόψυκτο κάλυμμα έχει σχεδιαστεί σε δύο μισά για εύκολη αντικατάσταση και μεταφορά.

  Το υδρόψυκτο κάλυμμα αποτελείται από ένα σωληνωτό πλαίσιο, ένα ταχύ ψύξης νερού στο αριστερό μισό κάλυμμα, ένα ταχύ ψύξης νερού στο δεξί μισό κάλυμμα, μια συσκευή φόρτισης ασβέστη και ένα δακτύλιο στήριξης ψύξης νερού στο κεντρικό μικρό κάλυμμα του κλιβάνου. Το σωληνωτό πλαίσιο είναι κατασκευασμένο από σωλήνες χάλυβα χωρίς ραφή, οι οποίοι χρησιμοποιούνται όχι μόνο ως απαιτήσεις αντοχής των δομικών εξαρτημάτων, αλλά και ως κύριοι σωλήνες εισόδου και επιστροφής νερού. Συνδέστε όλα τα κυκλώματα νερού ψύξης μέσω των κύριων σωλήνων εισόδου και επιστροφής. Τα αριστερά και δεξιά μισά μπλοκ ψύξης νερού συνδέονται με το πλαίσιο με μπουλόνια και το νερό ψύξης προς τα εμπρός και προς τα πίσω συνδέονται με τους κύριους σωλήνες εισόδου και επιστροφής νερού με σωλήνες διακλάδωσης για την ψύξη των δύο μισών μπλοκ ψύξης νερού.


  Η συσκευή φόρτισης ασβέστη είναι εγκατεστημένη στο κάλυμμα ψύξης νερού του κλιβάνου. Η συσκευή αποτελείται από μια χοάνη υποδοχής, μια τσουλήθρα κ.λπ. Το κάτω μέρος της τσουλήθρας είναι σχεδιασμένο ως δομή ψύξης νερού. Όταν δεν προστίθεται ασβέστης, η βαλβίδα φράγματος είναι κλειστή για να αποτρέψει την υπερχείλιση των καυσαερίων από τη συσκευή φόρτισης ασβέστη.

  Ο δακτύλιος στήριξης ψύξης νερού του κεντρικού μικρού καλύμματος του κλιβάνου είναι κατασκευασμένος σε δομή ανεστραμμένου κώνου και υιοθετείται επίσης ψύξη νερού. Οι σωλήνες εισόδου και επιστροφής νερού συνδέονται με τους κύριους σωλήνες εισόδου και επιστροφής νερού.


Μερικό διάγραμμα επιπέδου σωληνωτού υδρόψυκτου καλύμματος κλιβάνου:


Κάλυψη φούρνου ψύξης νερού σωληνοειδούς τύπου Shaanxi Chengda για βιομηχανικά 0
