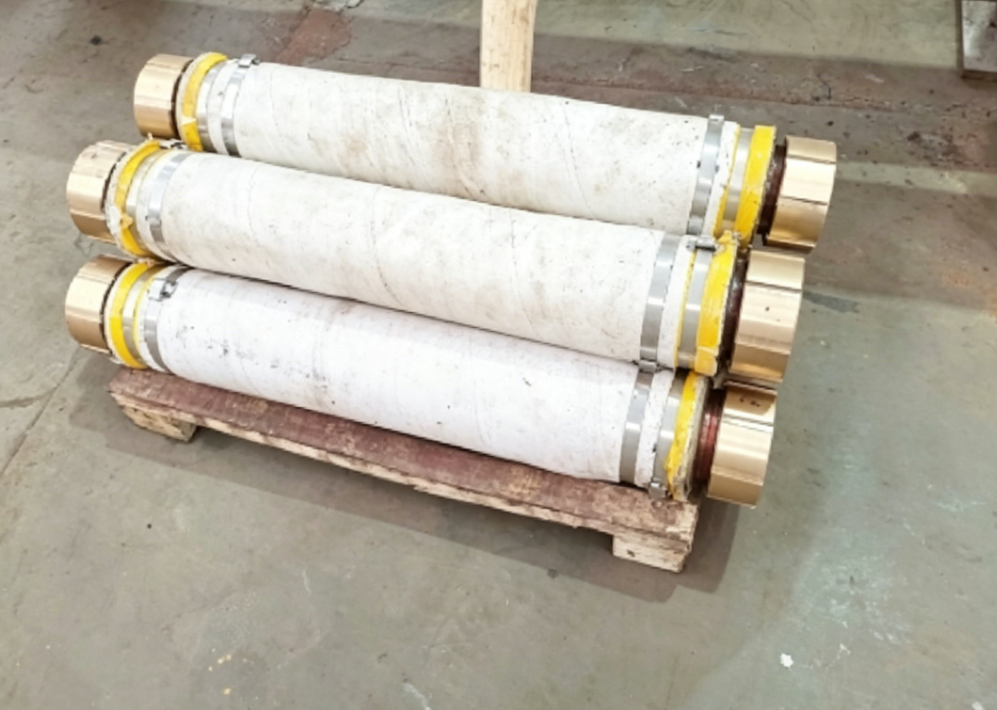

Υδατοψυγμένος σωληνωτός αντισταθμιστής

Επισκόπηση του προϊόντος

Διαρθρωτική σύνθεση

1. Εσωτερικός αγωγός σωλήνα (κυρίως αγωγός στρώμα)




   Χωρίς συγκόλληση T2 χάλκινο σωλήνα υψηλής καθαρότητας με υψηλή αγωγιμότητα και χαμηλή αντίσταση,που φέρουν το υπερμεγάλο ρεύμα λειτουργίας στη δευτερεύουσα πλευρά των ηλεκτρικών φούρνων και έρχονται σε άμεση επαφή με το μέσο ψύξηςΟι ολοκληρωτικά σφυρηλατημένες φλάντζες ή οι αγωγικές αρθρώσεις με κωνικό μανίκι σχηματίζονται και στα δύο άκρα με ασημένιες επιφάνειες επαφής για να μειωθεί η αντίσταση επαφής και να μειωθεί η απομάκρυνση από την παραγωγή θερμότητας.
2. Σάντουιτς με ψύξη νερού




   Ένα σφραγισμένο ενδιάμεσο στρώμα κυκλοφορίας νερού που σχηματίζεται από πλήρως συγκολλημένους εσωτερικούς και εξωτερικούς σωλήνες, εξοπλισμένους με πρίζες εισόδου και εξόδου νερού.Το νερό ψύξης κυκλοφορεί σε όλο τον αγωγό σωλήνα χαλκού χωρίς ψύξη νεκρές ζώνες, απομακρύνοντας γρήγορα την αγωγική θερμότητα και τις υψηλές θερμοκρασίες ακτινοβολίας από τους φούρνους.
3. Μηχανισμός συρόμενης επέκτασης και αντιστάθμισης




   Η ακριβής τηλεσκοπική τομή του εσωτερικού σωλήνα επιτρέπει την ελεύθερη άξονα επέκτασης και συστολής,με καθοδηγητική οριακή αντιαπορριπτική δομή για την αποφυγή διαρροής νερού που προκαλείται από ρήξη υπό τελική έντασηΥποστηρίζει την αντιστάθμιση της μικρής ακτινικής και γωνιακής μετατόπισης.
4. Απομονωτικό προστατευτικό εξωτερικό στρώμα




   Υψηλής ανθεκτικότητας υαλοπλαστικής με υψηλή θερμοκρασία, απομονώνει τα βραχυκύκλωμα των εξωτερικών μεταλλικών κατασκευαστικών στοιχείων, απομονώνει τη θερμότητα και αποτρέπει την καύση για να μειώνει τον κίνδυνο εγκαύσεων.
5. Συγκροτήματα Εγκατάστασης και Σφραγίσματος




   Οι ανθεκτικές στη θερμότητα συμπιέσεις από καουτσούκ και οι στροφές από ανοξείδωτο χάλυβα υψηλής αντοχής επιτυγχάνουν πολυεπίπεδη σφράγιση των επιφανειών των φλάντζων, χωρίς διαρροή υπό μακροχρόνιες συνθήκες υψηλής θερμοκρασίας δονήσεων.Ένα σήμα παρατήρησης επιμήκυνσης είναι προσαρτημένο για την οπτική επαλήθευση της κατάστασης της τηλεσκοπικής αντιστάθμισης.

Βασικές τεχνικές παραμέτρους

Γενικές προδιαγραφές

Βασικοί δείκτες απόδοσης

1. Αντίσταση επαφής: ≤ 0,03μΩ (κατώτερη για ασημένιες αρθρώσεις για τη μείωση της θερμικής απώλειας)
2. Αποτελεσματικότητα ψύξης: Ενιαία μονάδα χωρητικότητας διάσπασης θερμότητας 15-120 kW ανά ώρα, με εξάλειψη της υπερθέρμανσης και των καυτών σωμάτων χαλκού
3. Αντίσταση σε δονήσεις: Αντιστέκεται σε εναλλασσόμενες ηλεκτρομαγνητικές δονήσεις κατά τη διάρκεια της τήξης χωρίς χαλαρές αρθρώσεις ή διαρροή νερού σε συνεχή λειτουργία
4. Διαρκεια λειτουργίας: ≥ 5 έτη υπό κανονικές συνθήκες εργασίας σε μαλακό νερό, επεκτάσιμη σε περισσότερα από 8 έτη με τακτική συντήρηση

Βασικά πλεονεκτήματα του προϊόντος (προωθητικά σημεία πώλησης)

1Ενσωματωμένη αγωγιμότητα και ψύξη νερού για εξοικονόμηση ενέργειας

2Πολυδιάστατη αντιστάθμιση μετατόπισης για την εξάλειψη του στρες του εξοπλισμού

3Υψηλή αγωγιμότητα και χαμηλή απώλεια, κατάλληλη για υπερμεγάλο ρεύμα

4Αξιόπιστη σφράγιση για μακροχρόνια λειτουργία χωρίς διαρροές

5Συμπληκτική δομή, εύκολη εγκατάσταση και συντήρηση

6. Προσαρμογή σε πλήρη κατάσταση για όλους τους τύπους μεταλλουργικών φούρνων

Εφαρμόσιμες βιομηχανίες και εξοπλισμός αντιστοίχισης

1. Σχετικά με την παραγωγή σιδηρουργικών ενώσεων: Σύστηματα μικρών δικτύων βυθισμένων φούρνων τόξου για σιδηροπυρίτιο, σιλικομανγάνιο, σιδηροχρώμιο, σιδηροβαναντίιο και σιδηρονικέλιο
2. Καρβίδιο ασβεστίου και κίτρινο φώσφορο: Δευτερογενείς αγωγικές συνδέσεις μεγάλων κλειστών καταβυθισμένων φούρνων τόξου
3. Χάλυβας: Σύντομη καθαρή αγωγιμότητα ψύξης ηλεκτρικών φούρνων τόξου AC/DC και φούρνων διύλισης LF
4. Χύτευση μη σιδηροειδών: Συστήματα υψηλής αγωγιμότητας σε φούρνους χύτευσης χαλκού, αλουμινίου, μολύβδου-ζύκου και φούρνους μείωσης
5. Συμπληρωματικά εξαρτήματα: Μετασχηματιστές ηλεκτρικών φούρνων, σωλήνες χαλκού που κρύβονται με νερό, καλώδια που κρύβονται με νερό, διασταυρωτικά όργανα που κρύβονται με νερό και συμπληρωματικά εξαρτήματα μικρών δικτύων

Κατευθυντήριες γραμμές επιλογής προϊόντων

1. Βασικές παραμέτρους επιλογής: ονομαστικό δευτερογενές ρεύμα του μετασχηματιστή φούρνου, εξωτερική διάμετρος του μικρού καθαρού σωλήνα χαλκού, επιλεγμένο μήκος εγκατάστασης επί τόπου, απαιτούμενη τηλεσκοπική κίνηση αντιστάθμισης,πίεση παροχής ψύξης νερού
2. Για τις συνθήκες εργασίας σε βαρύ φορτίο (τρέντο> 25000A), επιλέξτε αναβαθμισμένα μοντέλα με ασημένιες φλάντζες και διευρυμένα ενδιάμεσα στρώματα ψύξης με νερό για τη μείωση της παραγωγής θερμότητας
3. Για τις περιοχές που βρίσκονται δίπλα σε σώματα φούρνων υψηλής θερμοκρασίας, επιλέξτε μοντέλα με πάχυντα μονωτικά περιβλήματα από υαλοπλαστική ανθεκτική σε υψηλές θερμοκρασίες.
4. Για εργοστάσια με υψηλή σκληρότητα νερού συνιστάται ένα σύστημα κυκλοφορίας μαλακού νερού για την παράταση της ζωής των εσωτερικών σωλήνων νερού του αντισταθμιστή.

Προωθητικά πρωτοσέλιδα

1. Υδατοψυγμένος σωληνωτός αντισταθμιστής. Ενσωματωμένη αγωγική και ψύκνωτη σύνδεση επέκτασης για μεταλλουργικά ηλεκτρικά φούρνα μικρών δικτύων.
2. Αντισταθμιστής υψηλού ρεύματος ψύξης με νερό, ειδική συσκευή μετατόπισης και απορρόφησης δονήσεων για βυθισμένους φούρνους τόξου και ηλεκτρικούς φούρνους τόξου
3. Διπλό στρώμα σάντουιτς υδατοψυγμένο σωληνωτό αντισταθμιστή, αποτελεσματική ψύξη για την πρόληψη της υπερθέρμανσης και την αντιστάθμιση θερμικής επέκτασης κατά της διαρροής νερού
4. Προσαρμοσμένος σωληνωτός αντισυμπιεστής ψύξης με νερό, συμβατός με όλους τους βιομηχανικούς ηλεκτρικούς φούρνους τήξης από 1000A έως 50000A
