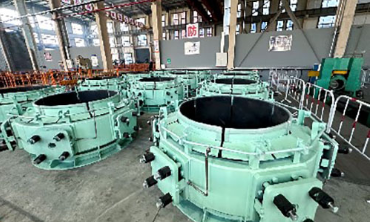

Συγκρότημα φρένων σύσφιξης άνω και κάτω ηλεκτροδίου

Συγκρότημα φρένων σύσφιξης άνω και κάτω ηλεκτροδίων

1Γενική εικόνα του προϊόντος

Η διάταξη του άνω και του κατώτερου ηλεκτροδίου για τη δέσμευση των φρένων, συντομογραφία για τη διάταξη διπλής γλιστρίσεως των φρένων, είναι ο βασικός εξοπλισμός εκτέλεσης του συστήματος γλιστρίσεως των ηλεκτροδίων για καμίνους υπό βρύση,βιομηχανικοί φούρνοι πυριτίουΣυνεργάζεται με υδραυλικούς κυλίνδρους γλιστρισμού για την πραγματοποίηση αυτόματης τροφοδοσίας ηλεκτροδίων.Συνεχή αντιστάθμιση της κατανάλωσης ηλεκτροδίων κατά τη διάρκεια της τήξης και διατήρηση σταθερού μήκους λειτουργίας των ηλεκτροδίων.

Η παραδοσιακή δομή ολίσθησης με μία επένδυση έχει ασταθή δύναμη συμπίεσης, ευάλωτη στην απόκλιση ολίσθησης ηλεκτροδίων, συχνή χειροκίνητη ρύθμιση και υψηλό κίνδυνο σπάσματος ηλεκτροδίων.Η διπλή μας άνω & κάτω σύνολο φρένων υιοθετεί δίσκο ελατήριο υδραυλική δομή συμπίεσηςΤο πάνω φρένο είναι κινητό ενώ το κάτω φρένο είναι σταθερό.Εξασφαλίζει σταθερή λειτουργία τόξου, μειώνει τα ατυχήματα σπασμού ηλεκτροδίων και αποτελεί τυποποιημένο εξαρτήμα για τα συστήματα ηλεκτροδίων αυτοματοποιημένων έξυπνων φούρνων, που εφαρμόζεται σε 6,300kVA ̇63,Μεταλλουργικά ηλεκτρικά φούρνοι πλήρους σειράς.

2Κεντρική ταξινόμηση προϊόντων

2.1 Διπλή υδραυλική πέδη με άνοιγμα δίσκου

• Αρχή συμπίεσης: Μηχανική συμπίεση με άνοιγμα δίσκου, υδραυλική πίεση για την απελευθέρωση
• Διαμόρφωση δομής: 4 ομάδες ελαστικών δίσκων + υδραυλικοί κύλινδροι συμμετρικά διατεταγμένοι γύρω από το περίβλημα του φρένου· βουλκανισμένα ανθεκτικά σε φθορά παπούτσια φρένων στο εσωτερικό
• Συμπληρωματικοί φούρνοι: 12.500· 63.000kVA μεσαίοι και μεγάλοι κλειστοί βυθισμένοι φούρνοι τόξου, βιομηχανικοί φούρνοι πυριτίου
• Βασικά πλεονεκτήματα: Σταθερή και ομοιόμορφη δύναμη σύσφιξης, μεγάλος συντελεστής τριβής των παπουτσιών φρένων, αντιατλαντικό ηλεκτρόδιο, μακρά διάρκεια ζωής της επένδυσης τριβής, πλήρης προστασία από το κλείδωμα
• Εφαρμογή: Εργαστήρια τήξης συνεχούς παραγωγής υψηλού ρεύματος με υψηλές απαιτήσεις αυτοματισμού

2.2 Ελαφρύ διπλό φρένο (Μικρό και Μεσαίο Φούρνο Κόστος-αποτελεσματικό μοντέλο)

• Δομή: Ενσωματωμένο στενό τοιχώδες περίβλημα φρένων, συμπαγή διάταξη υδραυλικών κυλίνδρων με μία πλευρά
• Φούρνοι συνδυασμού: Φούρνοι πυριτομαγγανίου, σιδηρονικελίου και καρβιδίου ασβεστίου 6,300-25,000 kVA
• Βασικά πλεονεκτήματα: Ελαφρύ βάρος, μικρό χώρο, χαμηλό κόστος κατασκευής, εύκολη συντήρηση επί τόπου και αντικατάσταση παπουτσιών φρένων
• Εφαρμογή: Ημικλειστοί φούρνοι μικρής χωρητικότητας με μέτριο φορτίο ηλεκτροδίων

2.3 Τυποποιημένο διπλό φρένο με ευφυή παρακολούθηση (Αυτοματοποιημένο μοντέλο υψηλού επιπέδου)

• Αναβαθμισμένη διαμόρφωση: Ενσωματωμένοι αισθητήρες πίεσης, διακόπτες ορίου θέσης, μονάδες παρακολούθησης θερμοκρασίας, συρματόπλεκτη μετάδοση σήματος στο σύστημα PLC του φούρνου
• Υποστηρικτικά μέρη: Κάλυψη θερμικής μόνωσης κατά των ψεκασμών, αυτόματο μηχανισμό αντιστάθμισης φθοράς για τα παπούτσια πέδησης
• Αντιστοίχοι φούρνοι: 33.000 ̇ 63.000 kVA υπερμεγάλοι έξυπνοι μη επανδρωμένοι φούρνοι τήξης
• Βασικά πλεονεκτήματα: Παρακολούθηση σε πραγματικό χρόνο της πίεσης συμπίεσης και της κατάστασης ανοίγματος των φρένων, αυτόματος συναγερμός για ανεπαρκή πίεση ή φθορά παπουτσιών, πλήρως αυτόματη μη επανδρωμένη λειτουργία γλιστρίσεως

3Βασική δομή και αρχή εργασίας

Το πλήρες σύνολο διπλών φρένων αποτελείται από 5 βασικές μονάδες: την άνω κινητή μονάδα φρένων, την κατώτερη σταθερή μονάδα φρένων, το σύνολο συμπίεσης δίσκου ελαστικού, τον υδραυλικό κύλινδρο αποδέσμευσης και την επένδυση του παπουτσιού του φρένου τριβής.

1. Επάνω κινητή μονάδα πέδησηςΣυνδέεται με υδραυλικούς κυλίνδρους που γλιστράνε, ικανό να κινείται κάθετα.Κλειδωμένο με το κάτω φρένο για την αποφυγή ταυτόχρονης ανοίξεως.
2. Κάτω σταθερή μονάδα πέδησηςΕγκαθιδρύεται στο βαρέλι υποδοχής ηλεκτροδίων, φέρει το πλήρες βάρος του ηλεκτροδίου σε κανονική κατάσταση τήξης, διατηρεί πάντα τα ηλεκτρόδια κλειστά· απελευθερώνεται μόνο προσωρινά κατά τη διάρκεια του γλιστρούμενου κατεχόμενου χτυπήματος του ηλεκτροδίου.
3. Συγκρότημα σφραγίσματος δίσκουΠολλαπλές ομάδες υψηλής αντοχής ελαστικών δίσκου παρέχουν διαρκή ακτινοβολική δύναμη συμπίεσης για να κλειδώσουν τα ηλεκτρόδια σφιχτά.Οι υδραυλικοί κύλινδροι συμπιέζουν τα ελατήρια δίσκου για να πραγματοποιήσουν την απελευθέρωση του φρένου όταν απαιτείται γλιστρισμός ηλεκτροδίων.
4. Ανθεκτική στην φθορά επένδυση παπουτσιού πέδησηςΥιοθετεί βαλκανισμένο συνθετικό υλικό τριβής από καουτσούκ, υψηλό συντελεστή τριβής, καλή θερμομόνωση, αντιφλεγμονή και αντι γρατζουνιές στην επιφάνεια ηλεκτροδίων.το ένα παπούτσι μπορεί να αντικατασταθεί ξεχωριστά χωρίς να αποσυναρμολογείται ολόκληρο το φρένο.
5. Υδραυλικό σύστημα ελέγχου κλειδώματοςΗ ηλεκτρική λογική διασύνδεσης διασφαλίζει ότι τα άνω και τα κάτω φρένα δεν μπορούν να ανοίξουν ταυτόχρονα για να αποφευχθεί ο κίνδυνος πτώσης ηλεκτροδίων.,χειροκίνητος τοπικού ελέγχου και τηλεχειρισμού PLC τρεις λειτουργίες.

Τυπική ροή κύκλου γλιστρισμού ηλεκτροδίου

1. Το κατώτερο φρένο παραμένει σφιχτό, το άνω φρένο απελευθερώνεται → ο κυλίνδρος που γλιστρά υψώνει το άνω φρένο στο στόχο ύψος
2. Το άνω φρένο ξανασυνδέει το ηλεκτρόδιο, το κάτω φρένο απελευθερώνει → ο κυλίνδρος γλιστρούμενος κατεβαίνει για να ολοκληρώσει την τροφοδοσία του ηλεκτρόδου
3. Το κάτω φρένο ξανασυνδέεται σφιχτά, το άνω φρένο απελευθερώνεται και επαναπροσδιορίζεται στην αρχική θέση, περιμένοντας τον επόμενο κύκλο γλιστρίας

4Κεντρικά πλεονεκτήματα του προϊόντος

4.1 Ασφαλής και αξιόπιστη προστασία διπλής κλειδαριότητας

Η αυστηρή ηλεκτρική κλειδαριά απαγορεύει ταυτόχρονα το άνοιγμα των άνω και κατώτερων φρένων, εξαλείφοντας εντελώς τα ατυχήματα πτώσης ηλεκτροδίων που προκαλούνται από διπλή απελευθέρωση.διπλή παρακολούθηση της πίεσης και της θέσης ενεργοποιεί αυτόματο συναγερμό διακοπής υπό μη φυσιολογική δύναμη συμπίεσης, βελτιώνοντας σημαντικά την ασφάλεια λειτουργίας του φούρνου.

4.2 Σταθερή δύναμη σύσφιξης, μικρότερη ρήξη ηλεκτροδίων

Η σύσφιξη σταθερής δύναμης του δίσκου ελαστικού εξασφαλίζει ομοιόμορφη τριβή επαφής μεταξύ των παπουτσιών φρένων και της επιφάνειας του ηλεκτροδίου, χωρίς τοπική συγκέντρωση άγχους.,μειώνοντας αποτελεσματικά το ποσοστό ρωγμών και σπασμάτων των ηλεκτροδίων, μειώνοντας το κόστος κατανάλωσης των ηλεκτροδίων.

4.3 Υψηλή αυτοματοποίηση, εξοικονόμηση εργασίας

Υποστηρίζει πλήρη αυτόματη κυκλική γλίστρωση PLC χωρίς συχνή χειροκίνητη λειτουργία επί τόπου. Το μοντέλο τηλεπαρακολούθησης ανεβάζει δεδομένα λειτουργίας στο κεντρικό δωμάτιο ελέγχου,υλοποίηση της μη επανδρωμένης διαχείρισης τροφοδοσίας ηλεκτροδίων και μείωση της έντασης εργασίας μπροστά στο φούρνο.

4.4 Μεγάλη διάρκεια ζωής, χαμηλό κόστος συντήρησης

Τα παπούτσια φρένων τριβής με βουλκανισμό διαθέτουν ισχυρή αντοχή στην φθορά σε υψηλές θερμοκρασίες, μακρύ κύκλο αντικατάστασης.Η διαίρεση της διάταξης με το μονωτικό σχεδιασμό επιτρέπει την αντικατάσταση ενός παπουτσιού πέδησης ή μιας ομάδας ελαστικών χωρίς ολοκληρωμένη διάσπαση., σύντομος χρόνος διατήρησης και μικρή κατανάλωση ανταλλακτικών.

4.5 Ευρεία προσαρμοστικότητα και βολική αναβάθμιση

Προσαρμόσιμη εσωτερική διάμετρος του θήκους φρένων για Φ400·Φ1200 ηλεκτρόδια αυτοψίξεως· ταιριάζει με τον νέο εξοπλισμό ολοκληρωμένου φούρνου και την ανακαίνιση του παλιού συστήματος ηλεκτρόδων φούρνου,δεν απαιτείται μεγάλης κλίμακας δομική τροποποίηση για τον επί τόπου εξοπλισμό.

4.6 Αντιυψηλής θερμοκρασίας, σταθερή λειτουργία σε σκληρό περιβάλλον

Η εξωτερική θερμική μόνωση με προστασία κατά των ψεκασμών απομονώνει τη θερμότητα ακτινοβολίας από την κορυφή του κλιβάνου, αποτρέποντας τη γήρανση της ελαστικής και την εγκατάλειψη της σφραγίδας υδραυλικού κυλίνδρου.σταθερή απόδοση υπό μακροχρόνια συνεχή κατάσταση τήξης με υψηλό φορτίο.

5Εφαρμόσιμες βιομηχανίες και εύρος χωρητικότητας φούρνων

• Χύτευση σιδηροσυσταμάτων: Φούρνοι τόξου βυθισμένων σε σιδηροπυρίτιο, σιλικόμαγγάνιο, σιδηρονικέλιο, σιδηροχρώμιο, σιδηροβαναντίου
• Χημική τήξη: Τούβλοι τήξης βιομηχανικού πυριτίου, καρβιδίου ασβεστίου, κίτρινου φωσφόρου
• Μη σιδηρομεταλλουργία: Ηλεκτρικοί φούρνοι κλειστού διύλισης χάλκινου σκουπιδιού, αλουμινίου στάχτης, μολύβδου-ζινκού
• Καλυπτόμενη χωρητικότητα: 6,300kVA, 12,500kVA, 16,500kVA, 25,000kVA, 33,000kVA, 45,000kVA, 63,000kVA μεταλλουργικοί φούρνοι πλήρους προδιαγραφής

6Προαιρετικές ρυθμίσεις αντιστοίχισης

1. Σύστημα συναγερμού παρακολούθησης σε απευθείας σύνδεση πίεσης σφίξης και θέσης πέδησης σε πραγματικό χρόνο
2. Υψηλής θερμοκρασίας ανθεκτικός σε ψεκασμούς θερμομόνωση από ανοξείδωτο χάλυβα
3. Χρησιμοποιήστε συγκρότημα αυτοαποζημίωσης για παπούτσια τριβής πέδησης
4. Ενσωματωμένη συσσωρευτική συσκευή υδραυλικού κυλίνδρου με γλιστρική διάταξη
5. Συμπλήρωμα ανταλλακτικών: ελατήρια με δίσκο, βουλκανισμένα παπούτσια φρένων, υδραυλικά κιτ σφράγισης

7. Εγγύηση εξυπηρέτησης για ολόκληρο τον κύκλο ζωής

1. Προσαρμοσμένο μη τυποποιημένο σχεδιασμό: Προσαρμόστε την εσωτερική διάμετρο του φρένου, τη στροφή συμπίεσης, την ποσότητα της ομάδας ελαστικών και τη στροφή γλιστρίσματος σύμφωνα με τη διάμετρο του ηλεκτροδίου και τις παραμέτρους λειτουργίας του φούρνου
2. Τεχνική επιθεώρηση επί τόπου: Επαγγελματίες μηχανικοί παρέχουν το συνολικό σχέδιο αντιστοίχισης για το σύστημα γλιστρούμενων ηλεκτροδίων
3. Απαραίτητη εργοστασιακή επιθεώρηση: Δοκιμή κόπωσης της δύναμης σύσφιξης, δοκιμή υδραυλικής διαρροής και δοκιμή λογικής διασύνδεσης πριν από την παράδοση
4. Υποστήριξη μετά την πώληση: Εγγύηση πλήρους συναρμολόγησης, μακροπρόθεσμη προμήθεια παπουτσιών φρένων, ελαστικών δίσκων και άλλων ευάλωτων ανταλλακτικών, εγκατάσταση και συντήρηση σε εθνικό επίπεδο
