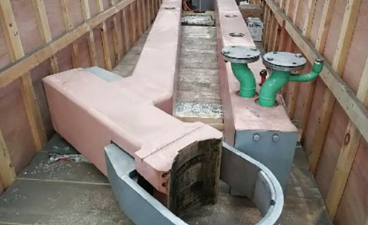

Διασταυρούμενος βραχίονας

1Γενική εικόνα του προϊόντος

2Κεντρική ταξινόμηση προϊόντων

2.1 Υδατοψυγμένος αγωγός διασταυρούμενος βραχίονας από σύνθετο χαλκό-χάλυβα (προνομιακό πρότυπο)

• Υλικό: Σύνθετη πλάκα από χαλκό χωρίς οξυγόνο υψηλής αγωγιμότητας + χάλυβα άνθρακα υψηλής αντοχής, ολοκληρωμένη συγκόλληση κενού κουτιού, ενσωματωμένο διπλό στρώμα λαβύρινθου καναλιού ψύξης νερού
• Συμπληρωματικοί φούρνοι: 16.500·63.000kVA μεσαίοι και μεγάλοι κλειστοί βυθισμένοι φούρνοι τόξου, βιομηχανικοί φούρνοι πυριτίου, φούρνοι σιδηροσμείγματος
• Βασικά πλεονεκτήματα: Υπερ-χαμηλή αντίσταση, εξαιρετική ικανότητα μεταφοράς ρεύματος, ισχυρή δομική ακαμψία, μικρές δονήσεις κατά την ανύψωση ηλεκτροδίων, ομοιόμορφη εσωτερική ψύξη με νερό,χαμηλή θερμοκρασία επιφάνειας, μακρά διάρκεια ζωής συγχρονισμένη με το σώμα του φούρνου
• Εφαρμογή: Πλήρως κλειστοί φούρνοι υψηλής ισχύος και υψηλού ρεύματος με αυστηρές απαιτήσεις εξοικονόμησης ενέργειας και προστασίας του περιβάλλοντος

2.2 Διαπεραστικό βραχίονα από σύνθετο αλουμινίου-χάλυβα (ελαφρύ και οικονομικά αποδοτικό μοντέλο)

• Υλικό: Υψηλής καθαρότητας αλουμινένιο μεταλλικό πλακάκι, ελαφριά κούφια δομή ψύξης με νερό
• Φούρνοι αντιστοίχισης: 6.300 ̇ 25.000 kVA μικρά και μεσαία φούρνα καρβιδίου ασβεστίου, πυριτομαγγανίου, σιδηρονικελίου
• Βασικά πλεονεκτήματα: Ελαφρύ αυτοβάρος, μικρό φορτίο ανύψωσης του υδραυλικού συστήματος ηλεκτροδίων, χαμηλό κόστος κατασκευής, εύκολη μεταφορά και εγκατάσταση
• Εφαρμογή: Ανοικτοί και ημικλειστοί ηλεκτρικοί φούρνοι μικρής και μεσαίας χωρητικότητας με μέτριο θερμικό φορτίο

2.3 Ενσωματωμένος διασταυρωμένος διασταυρωμένος βραχίονας All-in-One (έξυπνο μοντέλο υψηλής τεχνολογίας)

• Αναβαθμισμένη διαμόρφωση: Ενσωματωμένη πίσω αγωγική πλάκα βάσης χαλκού, ενσωματωμένος αισθητήρας ανίχνευσης θερμοκρασίας και ροής νερού, υψηλής αντοχής μονωτική πρίζα σύνδεσης,ενσωματωμένη διεπαφή υποδοχής ηλεκτροδίων γρήγορης αλλαγής
• Αντίστοιχοι φούρνοι: 33 000 ̇ 63 000 kVA υπερμεγάλοι έξυπνοι μη επανδρωμένοι φούρνοι τήξης
• Βασικά πλεονεκτήματα: απλουστευμένη συνολική διάταξη σύντομου δικτύου, λιγότερες αρθρώσεις σύνδεσης, χαμηλότερη αντίσταση επαφής, παρακολούθηση κατάστασης ψύξης σε πραγματικό χρόνο, αυτόματο συναγερμό υπερθερματισμού,βολική διαδικτυακή συντήρηση

3Βασική δομή και αρχή εργασίας

1. Συνθετικό σωλήνα αγωγού βραχίονα


   Υιοθετεί πλακέτα σύνθετης διπλής στρώσης χαλκού/αλουμινίου-χάλυβα.Η κούφια ορθογώνια δομή του κουτιού βελτιστοποιεί τη διανομή του ρεύματος και καταστέλλει την επίδραση του δέρματος.
2. Κλειστό κανάλι ψύξης κυκλοφορούντος νερού


   Ο ανεξάρτητος σχεδιασμός διαχωρισμένων καναλιών νερού λαβύρινθου εξαλείφει την υπερθέρμανση του τοπικού νεκρού νερού.Το νερό ψύξης κυκλοφορεί στο εσωτερικό του σώματος του βραχίονα για να αφαιρέσει συνεχώς τη θερμότητα που παράγεται από το υψηλό ρεύμα, διατηρώντας την θερμοκρασία της επιφάνειας του βραχίονα κάτω από το ασφαλές όριο, αποφεύγοντας τη γήρανση της μόνωσης και τη θερμική παραμόρφωση.
3. Πλακέτα μετάβασης οπίσθιου αγωγού


   Ενσωματωμένη συγκόλληση παχιάς πλάκας χαλκού, απευθείας συνδεδεμένη με τερματικά καλωδίων με ψύξη νερού, μεγάλη περιοχή επαφής, ομοιόμορφη κατανομή ρεύματος και εξαιρετικά χαμηλή αντίσταση επαφής.
4. Τέρμα σύνδεσης εμπρόσθιας λαβής


   Η επιφάνεια τοποθέτησης με ακριβή μηχανική επεξεργασία ταιριάζει με το θήκη ηλεκτρόδου, αξιόπιστη δομή κλειδώματος, σταθερή δύναμη συμπίεσης για την πρόληψη της εκτόξευσης ηλεκτρόδου και της δόνησης τόξου.
5. Απομονωμένη βάση υποστήριξης


   Με ενσωματωμένα μονωτικά μπλοκ αντοχής σε υψηλές θερμοκρασίες απομονώνεται ο φορτισμένος εγκάρσιας βραχίονες από τη στήλη ανύψωσης ηλεκτροδίων,εξάλειψη κινδύνων ηλεκτρικής διαρροής και βραχυκυκλώματος σε ολόκληρο το σύστημα ανύψωσης.

4Κεντρικά πλεονεκτήματα του προϊόντος

4.1 Χαμηλή αντίσταση και σημαντική εξοικονόμηση ενέργειας

4.2 Υψηλή δομική ακαμψία και σταθερή κατάσταση τήξης

4.3 Ενσωματωμένη ψύξη με νερό, μακρά διάρκεια ζωής

4.4 Απλουστευμένη διάταξη μικρού δικτύου, χαμηλότερο κόστος συντήρησης

4.5 Ελαφρύ σχεδιασμό, μικρό φορτίο ανύψωσης

4.6 Ασφαλής και αξιόπιστη πολυεπίπεδη προστασία

5Εφαρμόσιμες βιομηχανίες και εύρος χωρητικότητας φούρνων

• Χύτευση σιδηροσυσταμάτων: Φούρνοι τόξου βυθισμένων σε σιδηροπυρίτιο, σιλικόμαγγάνιο, σιδηρονικέλιο, σιδηροχρώμιο, σιδηροβαναντίου
• Χημική τήξη: Τούβλοι τήξης βιομηχανικού πυριτίου, καρβιδίου ασβεστίου, κίτρινου φωσφόρου
• Μη σιδηρομεταλλουργία: Ηλεκτρικοί φούρνοι κλειστού διύλισης χάλκινου σκουπιδιού, αλουμινίου στάχτης, μολύβδου-ζινκού
• Καλυπτόμενη χωρητικότητα: 6,300kVA, 12,500kVA, 16,500kVA, 25,000kVA, 33,000kVA, 45,000kVA, 63,000kVA μεταλλουργικοί φούρνοι πλήρους προδιαγραφής

6Προαιρετικές ρυθμίσεις αντιστοίχισης

1. Διαδικτυακό σύστημα συναγερμού για την παρακολούθηση της θερμοκρασίας και της ροής του νερού σε πραγματικό χρόνο
2. Συγκρότημα στερεοπυρηνικού στερεοπυρηνικού στήριγματος
3. Σύνδεσμος για τοποθέτηση ενσωματωμένων ηλεκτροδίων με γρήγορη απελευθέρωση
4. Προστατευτική κάλυψη υψηλής θερμοκρασίας κατά των ψεκασμών για την επιφάνεια του εγκάρσιου βραχίονα
5. Ολοκληρωμένο σύνολο ταιριασμένων αγωγών ψύξης και φίλτρων

7. Εγγύηση εξυπηρέτησης για ολόκληρο τον κύκλο ζωής

1. Προσαρμοσμένο μη τυποποιημένο σχεδιασμό: Βελτιστοποίηση του μήκους του εγκάρσιου βραχίονα, του μεγέθους του τμήματος, της ροής του νερού ψύξης και της διάταξης της διεπαφής σύμφωνα με το ρεύμα του μετασχηματιστή του κλιβάνου, τη διάμετρο των ηλεκτροδίων και τον χώρο εργαστηρίου
2. Τεχνική έρευνα επί τόπου: Επαγγελματίες μηχανικοί παρέχουν το συνολικό σχέδιο βελτιστοποίησης συμμόρφωσης μικρού δικτύου
3. Απαραίτητη εργοστασιακή επιθεώρηση: δοκιμή διαρροής υδραυλικού νερού υπό πίεση, ανίχνευση αντίστασης, δοκιμή δονήσεων φορτίου και ανίχνευση ελαττωμάτων συγκόλλησης πριν από την παράδοση
4. Υποστήριξη μετά την πώληση: Εγγύηση για ολόκληρο το χέρι, μακροπρόθεσμη προμήθεια σύνθετης πλάκας, μονωτικών τεμαχίων και άλλων ανταλλακτικών, εγκατάσταση και συντήρηση σε εθνικό επίπεδο
