Πλαίσιο ανακλινόμενου κλιβάνου - Εξοπλισμός & Τεχνική Παράμετρος Εισαγωγή

1. Επισκόπηση εξοπλισμού

Βασικές Λειτουργίες

1. Ρουλεμάν πλήρους βάρους: Υποστηρίζει όλα τα φορτία, συμπεριλαμβανομένων του κελύφους του κλιβάνου, της επένδυσης, του αγώγιμου συστήματος και των συσκευών ψύξης νερού.
2. Ελεγχόμενη κλίση: Η υδραυλική κίνηση γέρνει τον κλίβανο προς τα εμπρός και προς τα πίσω για την αποβολή λιωμένου μετάλλου και σκωρίας.
3. Αυτοκλείδωμα ασφαλείας: Η καμπύλη επιφάνεια στήριξης περιορίζει τη θέση μετά την επαναφορά για να αποτρέψει την ανατροπή του κλιβάνου σε περίπτωση υδραυλικής βλάβης.
4. Άκαμπτο buffering: Η συγκολλημένη δομή σε κιβώτιο βαριάς πλάκας αντιστέκεται στην εναλλασσόμενη κρούση και στη θερμική παραμόρφωση υψηλής θερμοκρασίας κατά τη διάρκεια της τήξης.

2. Συνολική Δομική Σύνθεση

2.1 Κύριο φέρον πλαίσιο παλινδρόμησης

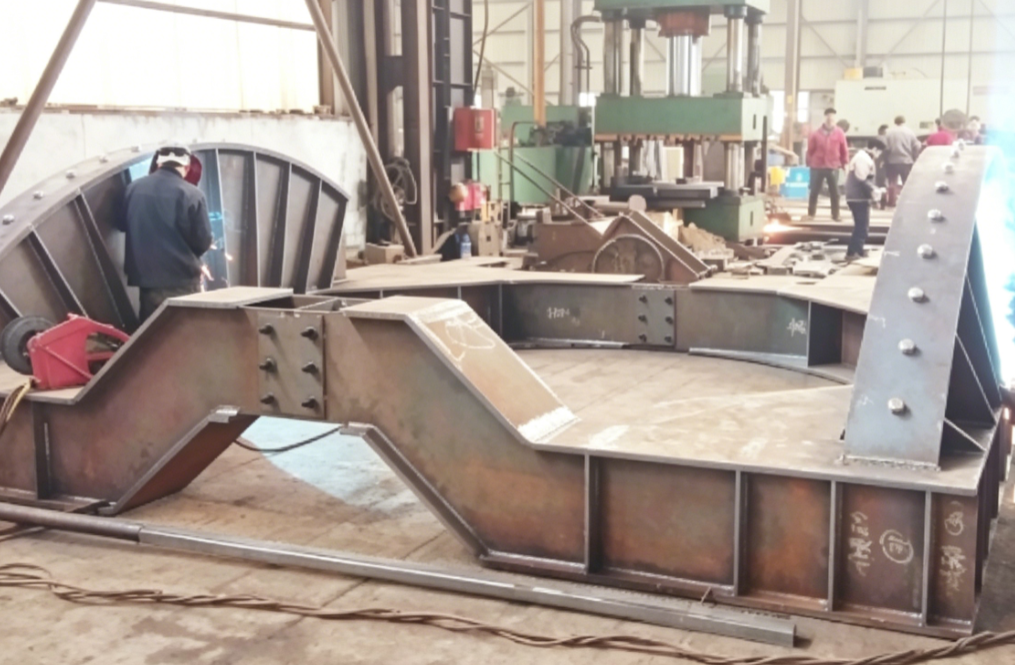

• Δομική μορφή: Ενσωματωμένη καμπύλη βάση συγκολλημένη σε κιβώτιο + διπλής όψης καμπύλες πλάκες τόξου στήριξης, συγκόλληση πλήρους διείσδυσης με πλάκες από χάλυβα υψηλής αντοχής χαμηλής περιεκτικότητας σε κράμα Q355B και εσωτερικά ενισχυτικά χωρίσματα. Στην εικόνα φαίνονται τμηματικά σώματα κιβωτίων και δομές σύνδεσης ενισχυμένες με μπουλόνια.
• Καμπύλο τόξο στήριξης: Η τροχιά τόξου και στις δύο πλευρές κυλά στους κυλίνδρους βάσης για μείωση της αντίστασης στην κλίση.
• Πλευρική ενίσχυση: Κατακόρυφες παχύρρευστες πλάκες σύνδεσης και αρθρωτά τμήματα συναρμολογημένα με μπουλόνια υψηλής αντοχής για σπασμένη μεταφορά και συναρμολόγηση επί τόπου.
• Κάτω βάση: Ενσωματωμένη ορθογώνια βάση κουτιού, σταθερά στερεωμένη στη βάση από σκυρόδεμα μέσω ενσωματωμένων μπουλονιών αγκύρωσης.

2.2 Αντιστοίχιση στοιχείων μονάδας δίσκου του πλήρους συστήματος

1. Υδραυλικοί ανακλινόμενοι κύλινδροι: Δικύλινδρος σύγχρονη ώθηση, παροχή λαδιού από υδραυλικό σταθμό υψηλής πίεσης.
2. Ομάδα κυλίνδρων στήριξης: Σταθεροί φέροντες κύλινδροι στη βάση για τη μεταφορά κυλιόμενου κυρτού πλαισίου.
3. Μηχανικός μηχανισμός ασφάλισης ορίου: Διπλή προστασία σκληρού μηχανικού ορίου και υδραυλικής βαλβίδας αυτοασφάλισης.
4. Κωδικοποιητής ανίχνευσης γωνίας: Ανάδραση σε πραγματικό χρόνο γωνίας κλίσης για αυτόματη ρύθμιση ταχύτητας PLC.
5. Μπλοκ στήριξης έκτακτης ανάγκης: Μηχανικά μπλοκ ακινητοποίησης στη θέση μηδέν για την εξάλειψη του κινδύνου ανατροπής σε περίπτωση απώλειας πίεσης.

2.3 Δύο κύριοι δομικοί τύποι

1. (Μοντέλο στη φωτογραφία, mainstream για φούρνους βυθισμένου τόξου)


   Το σώμα του κλιβάνου κυλά σε κυλίνδρους στήριξης κατά μήκος του τόξου παλινδρόμησης, με σταθερή κλίση και χαμηλή κρούση, κατάλληλο για βυθισμένους φούρνους τόξου μεγάλης χωρητικότητας.
2. Eccentric Triangle Rocker Frame (ειδικό για Ladle Shakers)


   Εκκεντρική τριγωνική δομή που οδηγείται από εκκεντρότητα κινητήρα, που χρησιμοποιείται για ανάμειξη και ομογενοποίηση θερμού μετάλλου, με επίκεντρο την ομοιομορφία ανάδευσης.

3. Τυπικές τεχνικές παράμετροι (Γενικές προδιαγραφές ανά χωρητικότητα)

3.1 Γενικές Βασικές Παράμετροι

3.2 Παράμετροι επιλογής κατά χωρητικότητα κλιβάνου

1. Σκελετός μικρού βυθισμένου φούρνου τόξου (3000~6300kVA)

• Συνολική ικανότητα φόρτωσης: ≤120t
• Πάχος πλάκας τόξου: 40mm
• Προδιαγραφές κυλίνδρου: Δικύλινδροι Φ160/110 με διαδρομή 1200mm
• Συνολική διάσταση: Μ6,2μ × Π3,8μ × Υ1,6μ

2. Πλαίσιο βυθισμένου φούρνου τόξου μεσαίου μεγέθους (12500~25000kVA, mainstream στην αγορά)

• Συνολική ικανότητα φόρτωσης: 200~380t
• Πάχος πλάκας τόξου: 60mm, ενισχυτικές νευρώσεις διπλής στρώσης μέσα στο σώμα του κιβωτίου
• Προδιαγραφές κυλίνδρου: Σύγχρονοι κύλινδροι Φ200/140 με διαδρομή 1600mm
• Μέγιστη γωνία κλίσης 28°, εξοπλισμένο με ανεξάρτητη βάση στήριξης έκτακτης ανάγκης

3. Πλαίσιο παλινδρόμησης μεγάλου βυθισμένου τόξου DC (30000~45000kVA)

• Συνολική χωρητικότητα φορτίου: 400~600t
• Πάχος πλάκας τόξου 80mm, τμηματοποιημένη δομή ματίσματος μπουλονιών (τύπος διαχωρισμού φαίνεται στη φωτογραφία)
• Τετρακύλινδρος σύγχρονος κινητήρας ισορροπίας, σε συνδυασμό με υδραυλικό σταθμό μεγάλης ροής
• Εξοπλισμένο με υδρόψυκτες προστατευτικές πλάκες θερμομόνωσης για να αντιστέκονται σε μακροχρόνια ακτινοβολία υψηλής θερμοκρασίας

4. Πλεονεκτήματα Βασικού Εξοπλισμού

1. Δομή κιβωτίου υψηλής ακαμψίας Ανθεκτική στην παραμόρφωση


   Οι πυκνές εσωτερικές διαχωριστικές νευρώσεις διασκορπίζουν τη ροπή κάμψης τήξης, αποφεύγοντας την παραμόρφωση και το ράγισμα κάτω από μακροχρόνια υψηλή θερμοκρασία και βαρύ φορτίο. Ελαφρύτερο βάρος σε σύγκριση με εξαρτήματα από συμπαγή χυτό χάλυβα, βολικό για μεταφορά και αποσυναρμολόγηση.
2. Τμηματοποιημένος αρθρωτός σχεδιασμός


   Βιδωτή τμηματοποιημένη συναρμολόγηση όπως φαίνεται στην εικόνα, μεγάλα εξαρτήματα μπορούν να χωριστούν για μεταφορά για την επίλυση προβλημάτων μεταφοράς υπερβολικού πλάτους και ύψους, γρήγορη συναρμολόγηση επιτόπου.
3. Σταθερή κλίση χαμηλής πρόσκρουσης


   Καμπύλη τριβή κύλισης αντί για άκαμπτο περιστρεφόμενο άξονα, χωρίς εμπλοκή κατά την κλίση, μικρή διακύμανση της στάθμης του υγρού κατά το κτύπημα για μείωση της απώλειας πιτσιλίσματος λιωμένου μετάλλου.
4. Προστασία ασφαλείας πολλαπλών επιπέδων


   Διπλό εφεδρικό υδραυλικό αυτοκλείδωμα και μηχανικό μπλοκ ακινητοποίησης, αποτρέποντας την ανατροπή του κλιβάνου ακόμα και σε περίπτωση σκάσης του υδραυλικού σωλήνα ή διακοπής ρεύματος.
5. Ισχυρή συμβατότητα αυτοματισμού


   Συνδυάζεται με σύστημα ελέγχου PLC, υποστήριξη απομακρυσμένων και τοπικών τρόπων λειτουργίας, σύνδεση με μπροστινά συστήματα τροφοδοσίας φούρνου και απομάκρυνσης σκόνης.

5. Ισχύουσες συνθήκες εργασίας τήξης

1. Βιομηχανία σιδηροκραμάτων: Τόξο σιλικόνης, σιδηροχρώμιου, σιδηρομαγγανίου, σιδηρομαγγανίου και πυριτίου εκκένωσης και εκκένωσης σκωρίας.
2. Τήξη μη σιδηρούχων: Απόκρυψη κλιβάνων κίτρινου φωσφόρου, κλιβάνων διύλισης χαλκού-νικελίου και κλιβάνων θερμής σκωρίας.
3. Κατασκευή χάλυβα ηλεκτρικού τόξου: Αφαίρεση σκωρίας και τρύπημα μικρών κλιβάνων διύλισης και κλιβάνων τήξης σκραπ.
4. Αντιστοίχιση Hot Transfer Ladle: Το εκκεντρικό πλαίσιο rocker συνεργάζεται με κουτάλα για ανάδευση ομογενοποίησης λιωμένου σιδήρου και μεταφορά ζεστού υλικού.

6. Κατάλογος Αντιστοίχισης Βοηθητικού Εξοπλισμού

1. Υδραυλικός σταθμός υψηλής πίεσης (διπλές αντλίες, μία για λειτουργία και μία αναμονή, απαγωγή θερμότητας ψύξης αέρα/νερού)
2. Σύγχρονοι υδραυλικοί κύλινδροι + εύκαμπτοι σωλήνες υψηλής πίεσης, αντιεκρηκτικοί σύνδεσμοι
3. Φέρουσα βάση κυλίνδρου, ενσωματωμένο μπουλόνι αγκύρωσης πλήρες σετ
4. Αισθητήρας γωνίας, πίνακας ελέγχου κονσόλας λειτουργίας
5. Μηχανικά μπλοκ στοπ ορίου, θερμομονωτικά προστατευτικά ελάσματα, σύστημα λίπανσης
