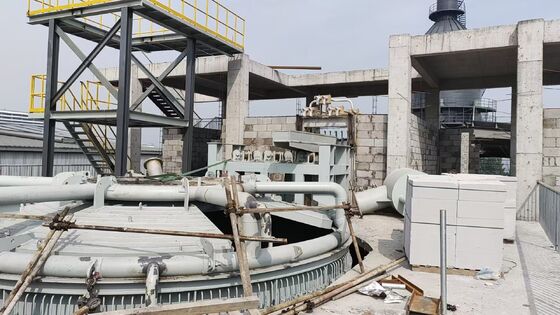

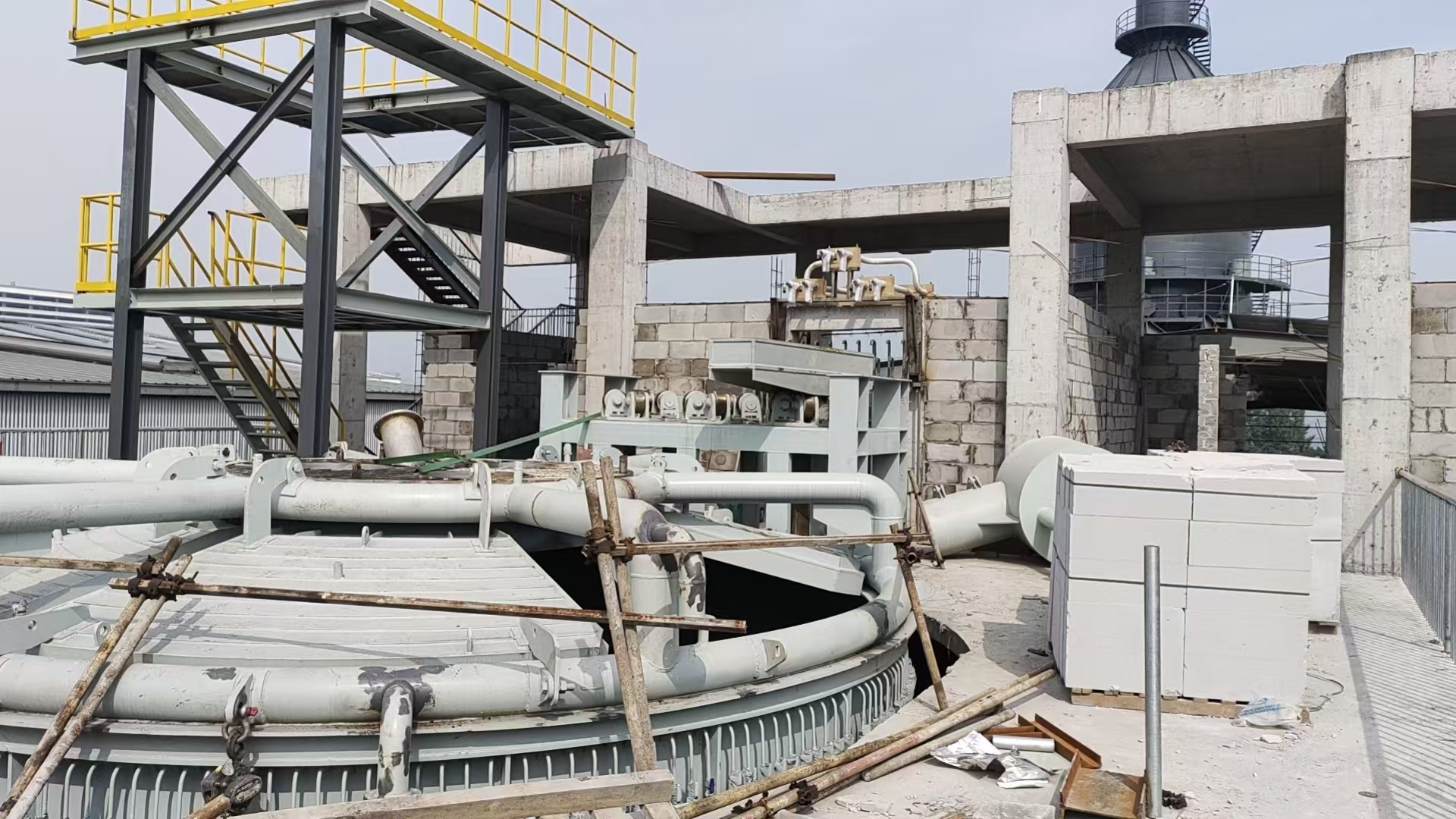

Εισαγωγή του εξοπλισμού καυσαερίου κλιματισμού από ζεστό κάρβουνο & Τεχνικές παραμέτρους

1Σύνοψη εξοπλισμού

Βασικές λειτουργίες

• Αποδέσμευση και αποθήκευση σκουπιδιών: Κλειστή τροφοδοσία σκουπιδιών για τη μείωση των θερμικών απωλειών και των εκπομπών σκόνης
• Αύξηση της θερμοκρασίας: Τριφασική θέρμανση ηλεκτρικού τόξου για την αντιστάθμιση της πτώσης της θερμοκρασίας κατά 100-150°C
• Προετοιμασία συστατικών: Προσθήκη άμμου κουαρτσού, ασβεστόλιθου και άλλων πρόσθετων υλών με μέγιστη αναλογία προετοιμασίας ≤ 30% για την προσαρμογή του συντελεστή οξύτητας στο βέλτιστο εύρος σχηματισμού ινών
• Ομοιογενοποίηση θερμοκρασίας και σύνθεσης: Συνδυασμένη ανάμειξη ηλεκτρικού τόξου και ενέσιμα αζώτου στο κάτω μέρος, ομοιομορφία θερμοκρασίας ±5°C
• Ποσοτική εξαγωγή σκουπιδιών: Εξέλιξη σκουπιδιών με ψύξη νερού για σταθερό έλεγχο ροής που ταιριάζει με την παραγωγή φυγοκέντρωσης
• Ανακύκλωση απόβλητης θερμότητας: ποσοστό αξιοποίησης θερμότητας απόβλητων καυσαερίων ≥ 80% για προθέρμανση και παραγωγή ηλεκτρικής ενέργειας

Διαρθρωτική σύνθεση

1. Σώμα φούρνου: Πλήρως χάλυβα + πολυεπίπεδη ανθεκτική επένδυση (μάζα χάλυβα υψηλής ανθεκτικότητας/καρβιδίου του πυριτίου)
2. Κάλυψη φούρνου: ψύξη με νερό με στεγανή σφραγίδα, κλειστές τρύπες για ηλεκτρόδια, τροφοδοσία και καπνός
3. Σύστημα ηλεκτροδίων: 3 ηλεκτρόδια γραφίτη με υδραυλική ανύψωση και αυτόματη ρύθμιση μήκους τόξου
4. Σύντομα δίκτυα και καλώδια ψύξης με νερό: σχεδιασμός εξοικονόμησης ενέργειας για χαμηλότερη αντίσταση και κατανάλωση ενέργειας
5. Πύλη εξαγωγής σκουπιδιών: πλάγια πόρτα σκουπιδιών από χαλκό με ψύξη νερού + πύλη εξαγωγής υπολειμμάτων σιδήρου στο κάτω μέρος
6. Σύστημα ανάμειξης αζώτου: Πυροβολείς ένεσης πορώδους αζώτου για ομοιόμορφη ανάμειξη
7. Μετασχηματιστής: Ειδικός μετασχηματιστής ηλεκτρικού φούρνου με είσοδο 35kV και ρύθμιση τάσης 11 επιπέδων
8. Ηλεκτρικό σύστημα ελέγχου: PLC + οθόνη αφής, αυτόματο κλειστό κύκλο ελέγχου της θερμοκρασίας, της ισχύος και της ανύψωσης ηλεκτροδίων

Βασικά πλεονεκτήματα

• Υψηλή αποδοτικότητα και εξοικονόμηση ενέργειας: εξοικονόμηση ενέργειας ≥15% σε σύγκριση με την παραδοσιακή επαναλιωτική επεξεργασία σκουπιδιών με κρύο
• Ακριβής έλεγχος: θερμοκρασία αποβλήτων 1480±5°C, σταθερή ροή
• Περιβαλλοντικώς φιλική λειτουργία: Πλήρως κλειστή δομή με απομάκρυνση σκόνης από σακούλες, χωρίς απόρριψη σκόνης και λυμάτων
• Ευρεία προσαρμοστικότητα: Εφαρμόζεται σε σκουριά από σιλικομανγάνιο, σκουριά από σιδηρονικέλιο, σκουριά από ψηλοτριβείο, συντελεστής προετοιμασίας 0·30%
• Μακροχρόνια διάρκεια ζωής: Βασικά μέρη που ψύνονται με νερό συν υψηλής ποιότητας ανθεκτικά υλικά, διάρκεια ζωής της επένδυσης του κλιβάνου ≥ 18 μήνες

2. Βασικές τεχνικές παραμέτρους (Κανονικό μοντέλο 3200 kVA)

Παράμετροι σώματος φούρνου

• Ονομαστική χωρητικότητα λιωμένης σκωρίας: 45 τόνους
• Διάμετρος εξωτερικού κέλυφου του φούρνου: φ4400 mm
• Διάμετρος εσωτερικού φούρνου: άνω φ3200 mm / κάτω φ3000 mm
• Βαθμός του φούρνου: 1700 mm
• Συνολικό ύψος του κλιβάνου: 2800 mm
• Εργασιακή πίεση: ελαφριά θετική πίεση 50-100Pa
• Ανθεκτικό υλικό: Εργασιακό στρώμα από τούβλα υψηλής ανθεκτικότητας, θερμική μόνωση, ελαφρύ μονωτικό τούβλο

Ηλεκτρικές παραμέτρους

• Πρότυπο μετασχηματιστή: HKSSPZ-3200/35 (20% ικανότητα υπερφόρτωσης)
• Δυναμικότητα ονομαστικής ισχύος: 3200 kVA
• Πρωτογενής τάση: 35kV
• Η δευτερογενής τάση: 170 ̇ 290 V (11 ρυθμιζόμενες ταχύτητες)
• Δευτερογενές ρεύμα: 9130A
• Διάμετρος ηλεκτροδίου γραφίτη: φ400 mm
• Στροφή ανύψωσης ηλεκτροδίου: 1200 mm
• Ταχύτητα τροφοδοσίας ηλεκτροδίων: 50-100 mm/h
• Σύντομη πτώση καθαρής τάσης: ≤5V
• Συντελεστής ισχύος: ≥0.85

Τεχνικές παραμέτρους διαδικασίας

• Θερμοκρασία εισόδου σκουπιδιών: 1250~1350°C
• Θερμοκρασία εξόδου σκουπιδιών: 1450~1500°C (πρότυπο 1480°C)
• Ακριβότητα ελέγχου θερμοκρασίας: ±5°C
• Δυναμικότητα εξόδου βρύσης: 5 τόνους/ώρα (προσαρμόσιμη 3 ∆6 τόνους/ώρα)
• Μέγιστη αναλογία μάζας προετοιμασίας: 30%
• Συντελεστής οξύτητας της βρύσης (Mk): 1,2 ∆1.5
• Πυκνότητα λιωμένης σκωρίας: 2,3 τόνους/μ3
• Κατανάλωση ενέργειας: ≤ 220 kWh ανά τόνο σκωρίας
• Δυνατότητα ανάκτησης της θερμότητας απόβλητων: ≥ 600 kcal ανά τόνο σκωρίας

Παράμετροι βοηθητικού συστήματος

• Εργασιακή πίεση του αζώτου: 0,6·0,8MPa
• Συνολικός ρυθμός ροής αζώτου: 5080Nm3/h
• Πίεση νερού ψύξης: 0,4·0,6MPa
• Συνολική ροή νερού ψύξης: ≥ 120m3/h
• Θερμοκρασία καπνού των καυσαερίων: ≤ 250°C
• Όγκος αέρα απομάκρυνσης σκόνης: 8000·10000Nm3/h

3Προδιαγραφή επιλογής μοντέλου

4Εφαρμογή πεδία.

1. Παραγωγή πετρώματος και ορυκτού μαλλιού: άμεση σχηματισμός ινών με σκουριά από σιλικομανγάνιο και σκουριά από σιδηρονικέλιο
2. Χημικές ουσίες: Τροποποιημένες σκουριά υψηλού κλιβάνου για γυαλοκεραμική και διαπερατό τούβλο
3. Χρησιμοποίηση της θερμότητας απόβλητων: Αποκάλυψη θερμότητας από απόβλητα καυσαερίων για την παραγωγή ηλεκτρικής ενέργειας και θέρμανση
4. Αβλαβής επεξεργασία στερεών αποβλήτων: Σταθεροποίηση βαρέων μετάλλων και μείωση των αποβλήτων
