Όλα τα Προϊόντα
-
Σαιντ Ρασίντ Αχμέντ ΜπάτΗ Shaanxi Chengda Industrial Furnace Co., Ltd. ολοκλήρωσε την έναρξη λειτουργίας του ηλεκτρικού φούρνου τόξου, οι εργαζόμενοι συνεργάστηκαν προσεκτικά με τους μηχανικούς της Chengda για να μάθουν και να χειριστούν τον εξοπλισμό,εκφράζοντας τη βαθιά φιλία και την εξαιρετική συνεργασία μεταξύ των λαών της Κίνας και του Πακιστάν. -
ΑμπούμπακαρΜετά από περισσότερο από ένα μήνα εντατικής παραγωγής και ελεγκτικού ελέγχου,Δύο σετ εξοπλισμού θερμοανταλλαγής καπνού έχουν τεθεί με επιτυχία σε λειτουργία ~ Όλο το προσωπικό που συμμετείχε στο έργο εργάστηκε σκληρά~ -
Τζι Χουάν.Καλοί συγχαρητήρια στην εταιρεία κατασκευής βιομηχανικών φούρνων του Σανσί Τσενγκντά της Νότιας Κορέας.Βόρεια επαρχία Chungcheong εγκατάσταση εξοπλισμού καμίνου τήξης πολύτιμων μετάλλων και προσεκτική κατασκευή και αυστηρή θέση σε λειτουργία, ανυπομονούμε για το μέλλον σε περισσότερους τομείς για την επίτευξη αμοιβαία επωφελούς συνεργασίας win-win!
Υπεύθυνος Επικοινωνίας :
Du
Τηλεφωνικό νούμερο :
13991381852

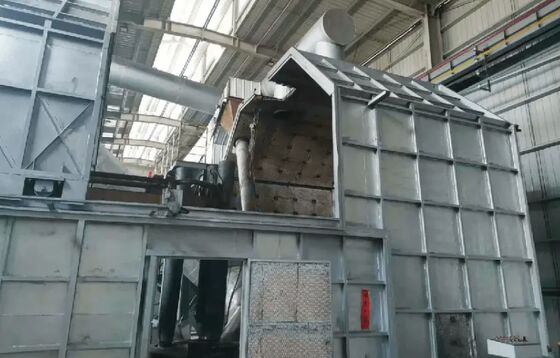

Aluminum Ash Treatment Equipment with 1550-1650℃ Melting Temperature, 750-850kWh/t Power Consumption, and 60-160t Daily Treatment Capacity
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | Shaanxi Chengda |
| Πιστοποίηση | ISO 9001 |
| Αριθμό μοντέλου | Διαπραγμάτευση με βάση την ικανότητα επεξεργασίας εξοπλισμού |
| Ποσότητα παραγγελίας min | 1 μονάδα |
| Τιμή | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Συσκευασία λεπτομέρειες | Συζητήστε σύμφωνα με τις ειδικές απαιτήσεις του Μέρους Α |
| Χρόνος παράδοσης | 2 μήνες |
| Όροι πληρωμής | L/C,T/T,Western Union |
| Δυνατότητα προσφοράς | Ολοκληρώστε την αλυσίδα εφοδιασμού παραγωγής, προμηθευτείτε εγκαίρως και πληρούν τα πρότυπα ποιότητα |
Λεπτομέρειες
Περιγραφή προϊόντων
Introduction to Equipment and Parameters
I. Process Principle
Using aluminum ash (containing Al₂O₃, metallic Al, AlN and a small amount of salts) and CaO (lime) as raw materials, solid-phase/liquid-phase reactions occur in an electric furnace at high temperature of 1550–1650℃:
- Main reaction: 3CaO + Al₂O₃ → 3CaO·Al₂O₃ (calcium aluminate)
- Side reactions: Oxidation/reduction conversion of AlN and metallic Al; volatilization and removal of salts
- Product: Pre-melted calcium aluminate (steelmaking refining slag, deoxidizer/desulfurizer)
II. Core Equipment Composition (Complete Production Line)
1. Pretreatment System
- Crushing and Screening Machine: Crushes aluminum ash to ≤50mm, removes iron and impurities
- Batching Station: Automatic metering of aluminum ash, CaO, reducing agent (coke) and modifier (MgO)
- Ratio: Aluminum ash 40–65%, CaO 35–45%, MgO 0–15%
- Mixer/Briquetting Machine: Mixes materials evenly; briquetting is available to increase melting speed
2. Core Equipment: Calcium Aluminate DC Electric Arc Furnace
Structure
- Furnace body: Round/square, steel shell + composite refractory lining (corundum-mullite/magnesia-chrome brick)
- Electrode: Graphite electrode (double/three electrodes)
- Power supply: DC rectifier power supply (1000–10000kVA)
- Furnace tilting mechanism: Hydraulic tilting (for slag discharge)
- Cooling system: Water cooling for furnace shell and electrode chuck
- Flue gas system: Purification of high-temperature flue gas, fluoride and salt mist
Main Models and Parameters (DC Furnace)
| Parameter | Typical Value (3000kVA / 6300kVA) |
|---|---|
| Transformer Capacity | 3000kVA / 6300kVA |
| Operating Voltage | 150–300V |
| Operating Current | 8–15kA / 15–25kA |
| Melting Temperature | 1550–1650℃ |
| Melting Cycle | 45–60min/heat |
| Daily Aluminum Ash Treatment Capacity | 60–80t / 120–160t |
| Power Consumption | 750–850kWh/t product |
| Electrode Consumption | 3–5kg/t (40% lower for DC than AC) |
| Lining Service Life | 300–500 heats |
Technical Advantages (DC vs AC)
- Electrode consumption reduced by 40%
- No reactive power compensation required, lower investment
- Noise reduced by 10–20dB
- Strong electromagnetic stirring, uniform composition and fast melting speed
- Insulating shell easily formed in case of power failure, protecting furnace lining
3. Post-treatment System
- Slag Discharge/Cooling: Tapping of hot slag → water quenching/air cooling → crushing
- Crushing and Screening Line: Jaw crusher + roller crusher + vibrating screen
- Finished particle size: 1–10mm, 10–50mm (for steelmaking)
- Overscreened powder returned to furnace for remelting
- Storage and Packaging: Finished product silo, automatic packaging (25/50kg/bulk bag)
4. Environmental Protection Supporting Facilities
- Flue Gas Purification:
- Quench tower (temperature controlled below 200℃)
- Bag filter (fluoride adsorption)
- Alkaline washing tower (removal of HCl, F⁻ and salt mist)
- Wastewater: Cooling circulating water + small amount of acid-base neutralization
- Solid Waste: Almost no secondary waste residue (full conversion)
III. Product: Calcium Aluminate (Finished Product Indexes)
- Main phases: 3CaO·Al₂O₃, 12CaO·7Al₂O₃
- Typical composition (wt%):
- Al₂O₃: 55–65%
- CaO: 30–40%
- MgO: 2–5%
- SiO₂: ＜3%
- F⁻, S, P: ＜0.1%
- Application: Pre-melted refining slag for steelmaking, high-efficiency desulfurizer, deoxidizer
IV. Technical Features
- Resource utilization: Turns aluminum ash into treasure, Al₂O₃ utilization rate >90%
- Harmless treatment: Decomposition of AlN, removal of salts, solidification of heavy metals
- High efficiency: Short single-heat cycle, high continuity and automation
- Low consumption: Significantly lower power and electrode consumption of DC furnace than traditional processes
V. Selection Suggestions
- Small-scale line: 1250–3000kVA DC furnace, daily treatment capacity 30–80t aluminum ash
- Medium-scale line: 3000–6300kVA DC furnace, daily treatment capacity 80–160t aluminum ash
- Large-scale line: 6300–10000kVA DC furnace, daily treatment capacity 160–300t+ aluminum ash
Συνιστώμενα προϊόντα
