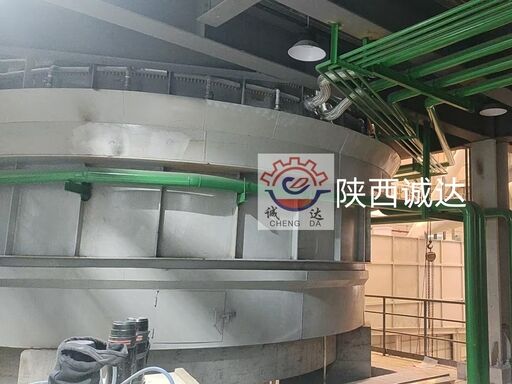

Ηλεκτρικός Φούρνος Ηλεκτρικής Τήξης Βράχου από Ψυχρή Πλινθοκονία – Εισαγωγή Εξοπλισμού & Κύριες Παράμετροι

Ι. Εισαγωγή Βασικού Εξοπλισμού

1. Βασικός Ορισμός & Αρχή Λειτουργίας

• Τύπος: Τριφασικός ηλεκτρικός φούρνος αντίστασης τόξου (βυθισμένου τόξου)
• Αρχή: Τρεις γραφιτικοί ηλεκτροδεσμοί εισάγονται στο φορτίο του φούρνου. Η θερμότητα του τόξου και η θερμότητα αντίστασης μεταξύ των ηλεκτροδεσμών και του φορτίου θερμαίνουν τις πρώτες ύλες στον φούρνο σε υψηλή θερμοκρασία 1600–2000℃ για τήξη, σχηματίζοντας ομοιόμορφο και σταθερό τήγμα υψηλής θερμοκρασίας (1450–1600℃). Το τήγμα στη συνέχεια αποστέλλεται σε φυγοκεντρητή μέσω ενός καναλιού για τον σχηματισμό ινών.
• Χαρακτηριστικό "Ψυχρής Πλινθοκονίας": Ειδικά σχεδιασμένο για την άμεση επεξεργασία σκουριάς υψικαμίνου ψυχρής εκκίνησης, σκουριάς ορυκτών, απορριμμάτων μαλλιού, ιπτάμενης τέφρας και άλλων στερεών ψυχρών υλικών χωρίς προθέρμανση, επιτυγχάνοντας αποτελεσματική ανακύκλωση στερεών αποβλήτων.

2. Δομή Εξοπλισμού

1. Σύστημα Σώματος Φούρνου
   • Κέλυφος φούρνου (συγκολλημένο χαλύβδινο φύλλο) + πολυστρωματική σύνθετη πυρίμαχη και θερμομονωτική επένδυση (τούβλα υψηλής αλουμίνας, τούβλα μαγνησίου-χρωμίου, χυτεύσιμο)
   • Σύστημα ψύξης πυθμένα φούρνου (ψύξη αέρα/νερού), δομή ψύξης νερού τοιχώματος φούρνου


2. Σύστημα Ηλεκτροδίων
   • Τρεις γραφιτικοί ηλεκτροδεσμοί, συσκευή ανύψωσης/πίεσης ηλεκτροδίων, αγώγιμος εγκάρσιος βραχίονας, δακτύλιος συλλέκτη


3. Σύστημα Τροφοδοσίας Ρεύματος
   • Μετασχηματιστής ηλεκτρικού φούρνου (ρύθμιση τάσης), βραχύ δίκτυο, αντιστάθμιση δραστικής ισχύος (SVC/SVG)


4. Σύστημα Τροφοδοσίας
   • Αυτόματη δοσομέτρηση, κλειστή άνω τροφοδοσία, κατανεμημένος μηχανισμός φόρτωσης


5. Σύστημα Εξαγωγής & Καναλιού
   • Πλευρική θύρα υπερχείλισης, κανάλι ψυχόμενο με νερό, ακριβής έλεγχος ροής τήγματος


6. Σύστημα Ελέγχου
   • Πλήρως αυτόματος έλεγχος PLC: ρύθμιση ηλεκτροδίων, έλεγχος θερμοκρασίας/ισχύος κλειστού βρόχου, έλεγχος στάθμης τήγματος, ασφαλιστική αλληλοσύνδεση


7. Σύστημα Περιβαλλοντικής Προστασίας
   • Συλλογή καυσαερίων κορυφής φούρνου, απομάκρυνση σκόνης υψηλής θερμοκρασίας, ανάκτηση απορριπτόμενης θερμότητας



3. Βασικά Τεχνικά Πλεονεκτήματα

• Εξοικονόμηση ενέργειας & περιβαλλοντική προστασία: Χωρίς οπτάνθρακα, χωρίς εκπομπές CO ή σκόνης, όγκος καυσαερίων μειωμένος κατά 80%, χαμηλότερη κατανάλωση ενέργειας ανά τόνο μαλλιού.
• Σταθερό τήγμα: Διακύμανση θερμοκρασίας ±10℃, διακύμανση ροής ±0.2t/h, υψηλή ποιότητα σχηματισμού ινών.
• Υψηλή αξιοποίηση στερεών αποβλήτων: Μπορεί να επεξεργαστεί 100% σκουριάς ορυκτών, απορριμμάτων μαλλιού, ιπτάμενης τέφρας κ.λπ., με χαμηλό κόστος πρώτων υλών.
• Ευέλικτη ρύθμιση: Εύκολη εναλλαγή συντελεστή οξύτητας (1.5–2.2), κατάλληλο για ροκ μαλλί/μαλλί σκουριάς υψηλής ποιότητας.

ΙΙ. Κύριες Τεχνικές Παράμετροι (Τυπικές Προδιαγραφές)

1. Χωρητικότητα & Παραγωγική Ικανότητα

2. Ηλεκτρικές & Θερμικές Παράμετροι

• Δευτερεύουσα Τάση Λειτουργίας: 120–220 V (πολυβάθμια ρύθμιση τάσης)
• Προδιαγραφή Ηλεκτροδίου:
  • 2500kVA: Φ350 mm γραφίτης
  • 7500kVA: Φ500–600 mm γραφίτης
  • Μεγάλος φούρνος: Φ700–850 mm γραφίτης


• P.C.D. (Διάμετρος Κύκλου Βημάτων): Φ1.0 m (2500kVA) / Φ2.5–3.5 m (μεγάλος φούρνος)
• Θερμοκρασία Τήξης: 1600–1800℃ (εντός φούρνου)
• Θερμοκρασία Εξαγωγής: 1450–1550℃ (για φυγοκεντρητή)
• Συντελεστής Ισχύος: ≥0.90–0.92 (με αντιστάθμιση)

3. Παράμετροι Διαδικασίας & Ποιότητας

• Προσαρμοστικότητα Πρώτων Υλών: Βασάλτης, σκουριά ορυκτών, ιπτάμενη τέφρα, σκουριά χάλυβα, απορρίμματα μαλλιού κ.λπ.; μέγεθος σωματιδίων ≤50mm
• Εύρος Ελέγχου Συντελεστή Οξύτητας: 1.5–2.2 (υψηλή ακρίβεια & σταθερότητα)
• Ομοιομορφία Θερμοκρασίας Τήγματος: ±10℃
• Σταθερότητα Ροής Τήγματος: ±0.2–0.5 t/h
• Διάρκεια Ζωής Επένδυσης Φούρνου: 1–2 έτη (συνεχής λειτουργία)

ΙΙΙ. Τυπικές Περιπτώσεις Εφαρμογής

• Ηλεκτρικός Φούρνος Ηλεκτρικής Τήξης Βράχου από Ψυχρή Πλινθοκονία 7500kVA
  • Χωρητικότητα: 10–12 t/h
  • Πρώτες ύλες: Ιπτάμενη τέφρα, σκουριά υψικαμίνου, βασάλτης
  • Χαρακτηριστικά: Πλήρης αυτοματοποίηση, ποσοστό αξιοποίησης στερεών αποβλήτων ≥70%, ετήσια παραγωγή περίπου 80.000–100.000 τόνοι


• Μεγάλος Ηλεκτρικός Φούρνος 30MVA
  • Χωρητικότητα: 25–30 t/h
  • Μέγεθος φούρνου: Φ10m×4.5m
  • Εφαρμογή: Γραμμή παραγωγής ροκ μαλλιού μεγάλης κλίμακας (ετήσια παραγωγή 300.000 τόνοι)



IV. Σύγκριση με Παραδοσιακό Φούρνο Υψικαμίνου
