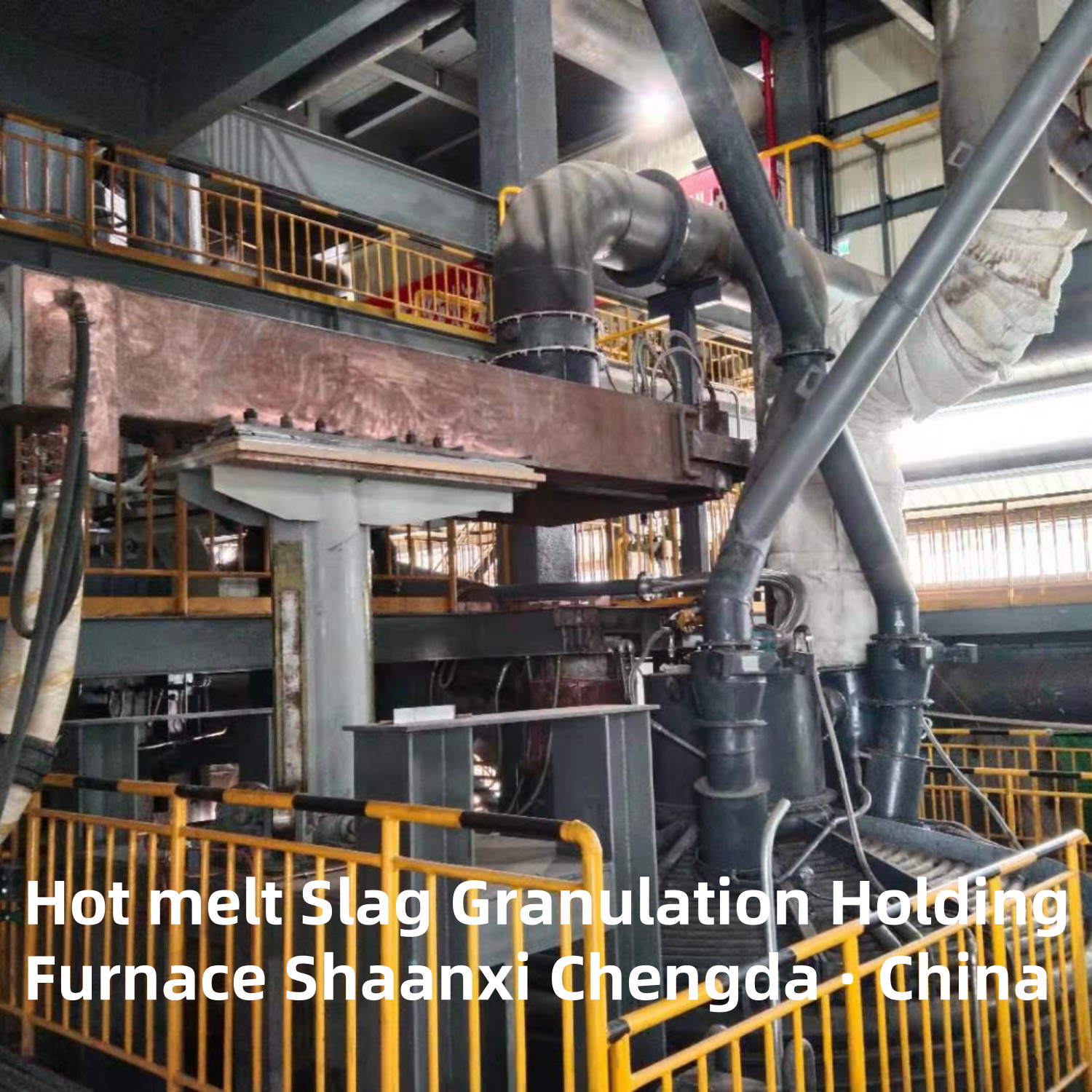

Εξοπλισμός Φούρνου Συγκράτησης Κοκκώδους Σλάγκας Hot Melt

Φούρνος συγκράτησης κοκκοποίησης σκουριάς θερμής τήξης

Χρήση εξοπλισμού:

  Χρησιμοποιείται για να λαμβάνει σκουριά θερμής τήξης από υψικαμίνους, ως μόνωση σκουριάς υψικαμίνου, αποθήκευση, εγκαταστάσεις θέρμανσης.

Επισκόπηση εξοπλισμού:

  Αφού η διακοπτόμενη εκκένωση της σκουριάς υψικαμίνου αποθηκευτεί προσωρινά στον εξοπλισμό, τροφοδοτείται στη συσκευή κοκκοποίησης σύμφωνα με ένα ορισμένο ρυθμό ροής για την επίτευξη του σκοπού της σταθερής και συνεχούς κοκκοποίησης. Ταυτόχρονα, προκειμένου να μειωθεί η θερμοκρασία της σκουριάς κατά την προσωρινή αποθήκευση και να επηρεαστεί η επακόλουθη κοκκοποίηση, η σκουριά υψικαμίνου μπορεί να θερμανθεί.

Χαρακτηριστικά προϊόντος:

  Σχεδιασμός σώματος φούρνου και καλύμματος φούρνου θερμομόνωσης, ελαχιστοποιώντας την απώλεια θερμότητας, μεγιστοποιώντας την προθέρμανση.

Κύριες παράμετροι και δείκτες:

1, ποσότητα αποθήκευσης σκουριάς: περίπου 75t;
2, χωρητικότητα σκουριάς 30 ~ 60 τόνους/ώρα;
3, θερμοκρασία εκκένωσης σκουριάς ≧1420℃;
4, θερμοκρασία σκουριάς ~ 1500℃ (προς μέτρηση);
5, ικανότητα θέρμανσης: μέγιστη ωριαία αύξηση θερμοκρασίας σκουριάς ≧50℃;
6, απαιτήσεις απαγωγής θερμότητας σώματος φούρνου (κανονική λειτουργία):
  Θερμοκρασία τοιχώματος φούρνου: ≤ 80℃;
  Θερμοκρασία κορυφής: ≤120℃;
  Θερμοκρασία πυθμένα φούρνου: ≤ 80℃.

Περιγραφή δομής εξοπλισμού:

1. Σώμα φούρνου;

2. Επένδυση φούρνου;

3. Ακροφύσιο ολίσθησης ελέγχου ροής ψύξης νερού;

4. Κάλυμμα φούρνου διατήρησης θερμότητας και συσκευή ανάρτησης;

5. Σύστημα ανύψωσης ηλεκτροδίων; 6, υδραυλικό σύστημα;

7. Σύστημα σύντομου δικτύου;

8. Δεξαμενή νερού και διανομέας νερού;

9. Συσκευή εισόδου σκουριάς;

10. Έξοδος καπνού με ψύξη νερού;

11. Μηχανή ανοίγματος φούρνου;

12. Μετασχηματιστής ηλεκτρικού φούρνου;

13. Υψηλής τάσης ερμάριο διακοπτών;

14. Σύστημα ελέγχου ηλεκτρικού φούρνου.

Λειτουργία εξοπλισμού

• Λήψη και αποθήκευση σκουριάς: Χρησιμοποιείται για να λαμβάνει σκουριά θερμής τήξης από υψικαμίνους ή άλλο εξοπλισμό τήξης και να την αποθηκεύει προσωρινά για να εξομαλύνει τη διακοπτόμενη εκκένωση της σκουριάς και να παρέχει μια συνεχή πηγή σκουριάς για την επακόλουθη διαδικασία κοκκοποίησης.
• Διατήρηση θερμότητας και έλεγχος θερμοκρασίας: Υιοθετώντας αποτελεσματικά μέτρα διατήρησης θερμότητας και συσκευές θέρμανσης, η θερμοκρασία της σκουριάς διατηρείται σε ένα σχετικά υψηλό επίπεδο (όπως πάνω από 1400°C). Αυτό εμποδίζει τη στερεοποίηση της σκουριάς κατά την αποθήκευση και εξασφαλίζει τη ρευστότητά της, η οποία είναι ευνοϊκή για τις επακόλουθες εργασίες κοκκοποίησης.
• Ελεγχόμενη εκκένωση: Σύμφωνα με τις απαιτήσεις παραγωγής του συστήματος κοκκοποίησης, η σκουριά στον φούρνο εκκενώνεται με ένα ορισμένο ρυθμό ροής και ταχύτητα για να διασφαλιστεί η σταθερότητα και η ποιότητα της διαδικασίας κοκκοποίησης.

Δομική σύνθεση

• Σώμα φούρνου: Η δομή του σώματος του φούρνου περιλαμβάνει το κέλυφος του φούρνου, την επένδυση κ.λπ. Το κέλυφος του φούρνου είναι συνήθως κατασκευασμένο από χαλύβδινες πλάκες για να εξασφαλιστεί η αντοχή και η σταθερότητα του σώματος του φούρνου. Η επένδυση αποτελείται από πολλαπλά στρώματα πυρίμαχων υλικών. Για παράδειγμα, η πλευρική επένδυση του φούρνου μπορεί να περιλαμβάνει ένα στρώμα σανίδας αμιάντου, ένα στρώμα συμπιεσμένου υλικού και ένα στρώμα ανθρακούχων τούβλων από έξω προς τα μέσα, και ο πυθμένας του φούρνου περιλαμβάνει ένα στρώμα τούβλων υψηλής αλουμίνας, ένα στρώμα πυρίμαχων συσσωματωμάτων και ένα στρώμα ανθρακούχων τούβλων. Αυτή η δομή μπορεί να μειώσει αποτελεσματικά την απώλεια θερμότητας και να βελτιώσει τη διάρκεια ζωής της επένδυσης του φούρνου.
• Σύστημα θέρμανσης: Η θέρμανση με ηλεκτρικό τόξο ή άλλες ηλεκτρικές μεθόδους θέρμανσης χρησιμοποιείται συχνά. Το σύστημα ανύψωσης ηλεκτροδίων είναι ένα σημαντικό μέρος της θέρμανσης με ηλεκτρικό τόξο, το οποίο μπορεί να ρυθμίσει τη θέση του ηλεκτροδίου για να ελέγξει την ισχύ θέρμανσης και την περιοχή θέρμανσης για να εξασφαλίσει ομοιόμορφη θέρμανση της σκουριάς στον φούρνο.
• Συσκευές εισόδου και εξόδου σκουριάς: Η συσκευή εισόδου σκουριάς χρησιμοποιείται για τη σύνδεση με τον εξοπλισμό σκουριάς του φούρνου τήξης ανάντη για να εξασφαλιστεί η ομαλή είσοδος της λιωμένης σκουριάς στον φούρνο συγκράτησης. Η συσκευή εξόδου σκουριάς είναι εξοπλισμένη με ένα ακροφύσιο ολίσθησης ελέγχου ροής με ψύξη νερού ή άλλες συσκευές ελέγχου ροής για τον ακριβή έλεγχο του ρυθμού ροής εκκένωσης σκουριάς.
• Βοηθητικά συστήματα: Συμπεριλαμβανομένων υδραυλικών συστημάτων, συστημάτων σύντομου δικτύου, συστημάτων ψύξης νερού, ηλεκτρικού εξοπλισμού και συστημάτων ελέγχου. Το υδραυλικό σύστημα χρησιμοποιείται για την κίνηση της συσκευής ανύψωσης ηλεκτροδίων και άλλων κινητών μερών. το σύστημα σύντομου δικτύου είναι υπεύθυνο για τη μετάδοση ηλεκτρικής ενέργειας. το σύστημα ψύξης νερού χρησιμοποιείται για την ψύξη βασικών εξαρτημάτων όπως ηλεκτρόδια και καλύμματα φούρνου για την αποφυγή υπερθέρμανσης. ο ηλεκτρικός εξοπλισμός και το σύστημα ελέγχου χρησιμοποιούνται για τον έλεγχο ολόκληρης της διαδικασίας λειτουργίας του εξοπλισμού, συμπεριλαμβανομένου του ελέγχου θερμοκρασίας, του ελέγχου κίνησης ηλεκτροδίων και του ελέγχου εκκένωσης σκουριάς.

Τεχνικά χαρακτηριστικά

• Μεγάλη χωρητικότητα αποθήκευσης σκουριάς: Γενικά, η χωρητικότητα αποθήκευσης σκουριάς μπορεί να φτάσει περίπου τους 75 τόνους και η ικανότητα χειρισμού σκουριάς είναι 30 - 60 τόνοι ανά ώρα, η οποία μπορεί να καλύψει τις ανάγκες παραγωγής μεγάλων και μεσαίων συστημάτων κοκκοποίησης.
• Χαμηλή απώλεια θερμότητας: Το σώμα του φούρνου διατήρησης θερμότητας και ο σχεδιασμός του καλύμματος του φούρνου ελαχιστοποιούν την απώλεια θερμότητας και η απόδοση διατήρησης θερμότητας είναι εξαιρετική. Για παράδειγμα, όταν ο εξοπλισμός λειτουργεί κανονικά, η θερμοκρασία του τοιχώματος του φούρνου είναι ≤ 80°C και η θερμοκρασία κορυφής είναι ≤ 120°C.
• Καλή απόδοση αύξησης θερμοκρασίας: Έχει μια ορισμένη ικανότητα θέρμανσης και η μέγιστη ωριαία αύξηση θερμοκρασίας της σκουριάς μπορεί να είναι ≥ 50°C, η οποία μπορεί να αυξήσει γρήγορα τη θερμοκρασία της σκουριάς στο απαιτούμενο εύρος και να διατηρήσει τη σταθερότητα της θερμοκρασίας της σκουριάς.
