Φούρνος τήξης πλάσματος συνεχούς ρεύματος τεσσάρων ηλεκτροδίων

Τόπος καταγωγής	Κίνα
Μάρκα	Shaanxi Chengda
Πιστοποίηση	ISO 9001
Αριθμό μοντέλου	Διαπραγμάτευση με βάση την ικανότητα επεξεργασίας εξοπλισμού
Ποσότητα παραγγελίας min	1 μονάδα
Τιμή	The price will be negotiated based on the technical requirements and supply scope of Party A
Συσκευασία λεπτομέρειες	Συζητήστε σύμφωνα με τις ειδικές απαιτήσεις του Μέρους Α
Χρόνος παράδοσης	2 μήνες
Όροι πληρωμής	L/C,T/T,Western Union
Δυνατότητα προσφοράς	Ολοκληρώστε την αλυσίδα εφοδιασμού παραγωγής, προμηθευτείτε εγκαίρως και πληρούν τα πρότυπα ποιότητα

Λεπτομέρειες

Συνολική ισχύς	33000kva	Θερμοκρασία λειτουργίας	Έως 1600 ° C
Διάμετρος ηλεκτροδίου	Φ300-600 mm	Βάρος	Εξαρτάται από το μοντέλο, γενικά 2-15 τόνοι
Χρήση	Τριμερή μπαταρία υψηλής καθαρότητας	Χρήση αερίου	Νέα καθαρή ενέργεια
Πηγή ενέργειας	Ηλεκτρική ή αεριστική θέρμανση	Κόστος	Ποικίλλει ανάλογα με το μέγεθος και τις λειτουργίες
Σύστημα ψύξης	Water-cooled ή αερόψυκτος	Χώρα προέλευσης	Shaanxi, Κίνα
Επισημαίνω	κλίβανος τήξης συνεχούς ρεύματος τεσσάρων ηλεκτροδίων , φούρνος τήξης πλάσματος για σιδηροκράμα , φούρνος πλάσματος συνεχούς ρεύματος με τέσσερα ηλεκτρόδια

Αφήστε ένα μήνυμα

Περιγραφή προϊόντων

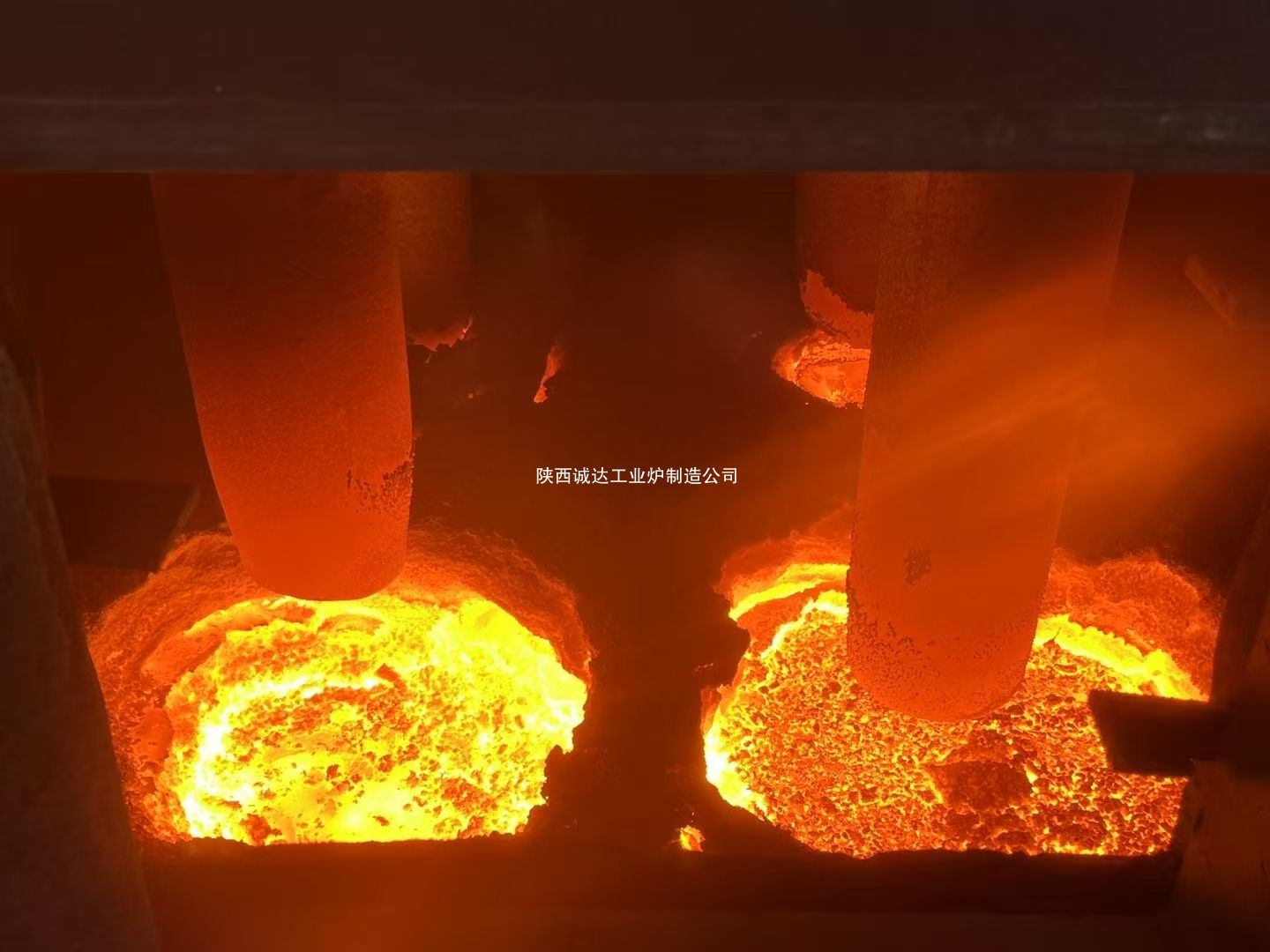

Φούρνος τήξης πλάσματος DC τεσσάρων ηλεκτροδίων

Εξοπλισμός & Τεχνικές Προδιαγραφές Εισαγωγή

1. Επισκόπηση εξοπλισμού & Αρχή εργασίας

Ο κλίβανος τήξης πλάσματος DC με τέσσερα ηλεκτρόδια είναι μια μεταλλουργική μονάδα υψηλής θερμοκρασίας εξοπλισμένη με τέσσερις συμμετρικά διατεταγμένους πυρσούς/ηλεκτρόδια γραφίτη DC και τροφοδοτικό ανορθωτή DC συν σύστημα παροχής αερίου πλάσματος. Δημιουργεί τόξο πλάσματος υψηλής θερμοκρασίας στους 5.000~8.000℃ με ιονισμό αδρανούς αερίου (αργό/άζωτο) υπό συνεχές ρεύμα. ΥιοθετώνταςΔιαδικασία τήξης με μεταφερόμενο τόξο DC, μια υδρόψυκτη άνοδος είναι ενσωματωμένη στον πυθμένα του κλιβάνου για να σχηματίσει έναν πλήρη αγώγιμο βρόχο. Τέσσερα ηλεκτρόδια είναι διατεταγμένα συμμετρικά σε ορθογώνια διάταξη για να επιτυγχάνεται ομοιόμορφη θέρμανση σε όλο το λιωμένο λουτρό, η οποία το διαφοροποιεί από τους κλιβάνους μονού ηλεκτροδίου και τους κλιβάνους τόξου AC τριών φάσεων. Είναι ειδικά σχεδιασμένο για πυρίμαχα μέταλλα, σιδηροκράματα, ανακύκλωση στερεών αποβλήτων (κόκκινη λάσπη/υπολείμματα αλουμινίου) και ανάκτηση πολύτιμων μετάλλων.

Ροή διαδικασίας: Εναλλασσόμενο ρεύμα → μετατροπή προς τα κάτω → ανορθώθηκε σε συνεχές ρεύμα → τροφοδοτήθηκαν τέσσερα ηλεκτρόδια καθόδου + τροφοδοτήθηκαν με αέριο διεργασίας → ανάφλεξη υψηλής συχνότητας για σχηματισμό μη μεταφερόμενου πιλοτικού τόξου → μεταφερόμενο κύριο τόξο που αναφλέγεται μεταξύ καθόδου και ανόδου πυθμένα → πρώτες ύλες λιωμένες από εξαιρετικά υψηλή θερμοκρασία πλάσματος. Ο σφραγισμένος φούρνος επιτρέπει την τήξη υπό αδρανή ατμόσφαιρα με ακριβή έλεγχο οξυγόνου.

2. Πέντε Πυρήνες Συναρμολογήσεις Δομής Φούρνων

(1) Συναρμολόγηση σώματος κλιβάνου

Κέλυφος Φούρνου: Συγκολλημένη κατασκευή από χάλυβα με υδρόψυκτο χιτώνιο, πλήρως σφραγισμένο σχέδιο αρνητικής πίεσης, εξοπλισμένο με κουκούλα καυσαερίων για συλλογή καυσαερίων.
Επένδυση φούρνου: Τούβλο μαγνησίας άνθρακα/κορούνδιο χυτεύσιμο για ζώνη υψηλής θερμοκρασίας. ανθεκτικά στη διάβρωση προκατασκευασμένα πυρίμαχα τούβλα στη γραμμή σκωρίας. υδρόψυκτο χάλκινο χωνευτήριο εξοπλισμένο για κλιβάνους εργαστηριακής/πιλοτικής κλίμακας ενώ σταθερή πυρίμαχη εστία για μεγάλες βιομηχανικές μονάδες.
Κάτω Φούρνος: Ενσωματωμένη υδρόψυκτη μεταλλική άνοδος (θετικός πόλος κυκλώματος DC). προαιρετικό ηλεκτρομαγνητικό πηνίο ανάδευσης για ομογενοποίηση της θερμοκρασίας και της χημικής σύνθεσης του μπάνιου.

(2) Σύστημα πλάσματος τεσσάρων ηλεκτροδίων πυρήνων

Τέσσερις φακοί πλάσματος/ηλεκτρόδια γραφίτη τοποθετημένα σε τέσσερις ορθογώνιες γωνίες με ανεξάρτητο μηχανισμό ανύψωσης σερβομηχανισμού, υδραυλική λεπτή ρύθμιση και αυτόματη σταθεροποίηση ρεύματος/τάσης.

Τυπικός φακός πλάσματος: υδρόψυκτη κάθοδος δημητρίου-βολφραμίου + υδρόψυκτο ακροφύσιο συμπίεσης χαλκού με ψύξη με πλήρη τζάκετ.
Δύο επιλογές ηλεκτροδίων: ① Φακός πλάσματος για ειδική μεταλλουργία υψηλής καθαρότητας. ② Εμποτισμένο ηλεκτρόδιο γραφίτη για τήξη με μείωση μεταλλεύματος. Τέσσερα ανεξάρτητα κυκλώματα ισχύος επιτρέπουν τη συνεχή λειτουργία χαμηλού φορτίου των υπόλοιπων τριών ηλεκτροδίων όταν μία μονάδα βρίσκεται υπό συντήρηση.

(3) Σύστημα τροφοδοσίας DC Rectifier

Διανομή υψηλής τάσης → μετασχηματιστής υποβάθμισης → ερμάριο ανορθωτή SCR υψηλής ισχύος μετέσσερις ανεξάρτητες πηγές ρεύματος σταθεροποιημένες με συνεχές ρεύμα. Ξεχωριστός βρόχος ισχύος για κάθε ηλεκτρόδιο για την καταστολή της διακύμανσης του τόξου και τη βελτίωση της θερμικής απόδοσης στο 78%~82%.

(4) Σύστημα Παροχής Αερίου Διεργασίας

Παροχή αερίου με σταθεροποιημένη πίεση πολλών καναλιών ακριβείας για μείγμα αργού, αζώτου και υδρογόνου υψηλής καθαρότητας. Αέριο διεργασίας που εγχέεται μέσω του κέντρου των πυρσών πλάσματος. θάλαμος κλιβάνου ρυθμιζόμενος μεταξύ κενού και ελαφράς θετικής πίεσης για την πραγματοποίηση τήξης χωρίς οξυγόνο. Πλήρης με μετρητές ροής μάζας, ρυθμιστές πίεσης και βαλβίδες διακοπής έκτακτης ανάγκης.

(5) Αυτοματισμός & Βοηθητικό Σύστημα

Αυτόματος έλεγχος πλήρους διαδικασίας PLC για ανύψωση ηλεκτροδίων, ρύθμιση ισχύος, παροχή αερίου, ασφάλιση νερού ψύξης και παρακολούθηση θερμοκρασίας σε πραγματικό χρόνο. ταιριαστός σταθμός νερού ψύξης κυκλοφορίας, σύστημα αποσκόνωσης καυσαερίων, σφραγισμένη μονάδα τροφοδοσίας και μηχανισμός κρούσης/σκωρίας.

3. Βασικά πλεονεκτήματα εξοπλισμού

Η συμμετρική διάταξη τεσσάρων ηλεκτροδίων εξασφαλίζει ομοιόμορφη θερμοκρασία μπάνιου με διακυμάνσεις ≤±50℃ και ελάχιστο διαχωρισμό εξαρτημάτων, ιδανική για παραγωγή κράματος υψηλής καθαρότητας και μονοκρυστάλλου.
Εξαιρετικά υψηλή θερμοκρασία τόξου πλάσματος (5.000~8.000℃ έναντι μέγ. 3.000℃ του συμβατικού τόξου AC), ενισχύοντας την απόδοση τήξης κατά πάνω από 40% για πυρίμαχα οξείδια όπως η αλουμίνα και η κόκκινη λάσπη.
Το σταθερό ρεύμα συνεχούς ρεύματος μειώνει την κατανάλωση ηλεκτροδίων κατά 35%~50% σε σύγκριση με τους τριφασικούς κλιβάνους AC για μείωση του κόστους λειτουργίας.
Εύκαμπτος έλεγχος ατμόσφαιρας: κενό/αδρανής/αναγωγική ατμόσφαιρα διαθέσιμη μέσω σφραγισμένου κλιβάνου για αποφυγή οξείδωσης μετάλλων. Ποσοστό ανάκτησης πολύτιμων μετάλλων ≥92%.
Υψηλή λειτουργική ανοχή: ο ανεξάρτητος σχεδιασμός ισχύος τεσσάρων κυκλωμάτων αποφεύγει την πλήρη διακοπή λειτουργίας για επισκευή ενός ηλεκτροδίου.

4. Κύρια πεδία εφαρμογής

Ειδική Μεταλλουργία: Τήξη Ti, Zr, W, Mo, Nb και άλλων πυρίμαχων μετάλλων, υπερκράματος & κράματος υψηλής εντροπίας για την αεροδιαστημική βιομηχανία.
Χρήση πόρων στερεών αποβλήτων: Κατασκευή κόκκινης λάσπης, τήξη αργιλικού ασβεστίου, ανάκτηση πυριτίου/σιδηρούχων μετάλλων από σκωρία χάλυβα/ιπτάμενη τέφρα και επεξεργασία υαλοποίησης επικίνδυνων αποβλήτων.
Παραγωγή σιδηροκράματος: Μεταλλικό πυρίτιο, σιδηροπυρίτιο, αναγωγή σιδηροχρωμίου και σιδηρονικελίου.
Προηγμένα νέα υλικά: Κεραμική σκόνη υψηλής καθαρότητας, σύνθεση πρώτων υλών νιτριδίων/οξειδίων.

II. Διαβαθμισμένες τεχνικές παράμετροι (Εργαστήριο / Πιλοτικό / Μεγάλη Βιομηχανική Βαθμολογία)

1. Κλίβανος πλάσματος κενού τεσσάρων ηλεκτροδίων εργαστηρίου (50~200 kW, δείγμα πλινθώματος εργαστηρίου)

Είδος	Προσδιορισμός
Ονομαστική συνολική ισχύς	50kW / 100kW / 200kW (διαιρείται σε τέσσερις ίση ισχύς ενός φακού)
Παράμετρος DC ενός ηλεκτροδίου	Χωρίς φορτίο: 80~120V; Τάση λειτουργίας: 25~55V; Μέγιστο μονοπολικό ρεύμα: 1.500A
Ultimate Vacuum	6,7×10-4Pa, ρυθμός αύξησης πίεσης ≤0,5Pa/h
Θερμοκρασία τήξης	2.200~3.200℃
Ικανότητα τροφοδοσίας μίας παρτίδας	50 γρ ~ 2 κιλά
Προστατευτικό Αέριο	Αργό υψηλής καθαρότητας (99,999%), ροή Ar με ένα φακό: 0,5~3 Nm³/h
Συνολική κατανάλωση νερού ψύξης	8~25 m³/h
Λειτουργία ελέγχου	Αυτόματος έλεγχος οθόνης αφής PLC + HMI, αυτόματη μεταφορά τόξου υψηλής συχνότητας

2. Πιλοτικός Βιομηχανικός Κλίβανος (500kW~3.000kW, ημισυνεχής παρτίδα παραγωγής)

Είδος	Προσδιορισμός
Εγκατεστημένη συνολική ισχύς	500 / 1.250 / 2.500 / 3.000 kW, ομοιόμορφα χωρισμένο σε τέσσερις βρόχους ισχύος
Έξοδος DC	Τάση λειτουργίας: 60~110V; Συνολικό ρεύμα: 3.000~25.000A (ίσος διαχωρισμός τεσσάρων κατευθύνσεων)
Ημερήσια παραγωγή	0,8~8 τόνοι (διαφέρει ανάλογα με την ιδιότητα της πρώτης ύλης)
Κατανάλωση ρεύματος ανά τόνο	520~750kWh/t για τήξη κραμάτων. 9.800~11.500 kWh/t για μεταλλουργική μείωση πυριτίου
Συνολική κατανάλωση αερίου	12~45 Nm³/h αργόν, με δυνατότητα εναλλαγής σε άζωτο
Κυκλοφορούν Νερό Ψύξης	60~220 m³/h, θερμοκρασία νερού εισόδου ≤32℃
Διάρκεια ζωής της επένδυσης φούρνου	120~180 θερμότητες για κανονική τήξη
Κατάσταση Λειτουργίας	Ελαφρώς θετική σφραγισμένη ατμόσφαιρα, προαιρετική λειτουργία διαλείπουσας αναρρόφησης

3. Βιομηχανικός κλίβανος βυθισμένου τόξου DC τεσσάρων ηλεκτροδίων μεγάλης κλίμακας (5MW~25MW, γραμμή μαζικής παραγωγής)

Είδος	Προσδιορισμός
Ονομαστική εγκατεστημένη ισχύς	5MW~25MW με τέσσερις ανεξάρτητες πηγές ισχύος ανορθωτή
Συνολικό ρεύμα εργασίας	30.000~150.000A ισορροπημένο μεταξύ τεσσάρων πόλων
Καθημερινός χειρισμός πρώτων υλών	25~120 τόνοι, παραγωγή τελικού προϊόντος: 10~55 τόνοι
Κατανάλωση ρεύματος ανά τόνο	8.500~11.000 kWh/t για σιδηροκράμα. 600~900kWh/t για ανακύκλωση στερεών απορριμμάτων
Αέριο διεργασίας πλάσματος	Μικτό αέριο N2-Ar, συνολική κατανάλωση: 80~350 Nm3/h
Ολικό Νερό Ψύξης	350~1.200 m³/h
Επεξεργασία καυσαερίων	Συλλογή αερίων αρνητικής πίεσης + σύστημα ξεσκόνωσης ξηρού τύπου
Αυτοματοποίηση	Πλήρες τηλεχειριστήριο DCS με έξυπνη ανύψωση ηλεκτροδίων και σταθεροποίηση ισχύος

III. Προαιρετικές βοηθητικές διαμορφώσεις

Ηλεκτρομαγνητικό σύστημα ανάδευσης: 0~50Hz ρυθμιζόμενη ένταση ανάδευσης μεταβλητής συχνότητας για λιωμένο λουτρό.
Πλήρως σφραγισμένος συνεχής τροφοδότης: Βιδωτή σφραγισμένη τροφοδοσία για την αποφυγή διείσδυσης αέρα περιβάλλοντος.
Μονάδα αντλίας κενού: Μηχανική αντλία + σετ μοριακής αντλίας (προαιρετικό για παραγωγή υλικού εξαιρετικά υψηλής καθαρότητας).
Μέτρηση και δειγματοληψία θερμοκρασίας σε απευθείας σύνδεση: Συνεχές πυρόμετρο υπερύθρων και αναλυτής δειγματοληψίας σε πραγματικό χρόνο σε φούρνο.
