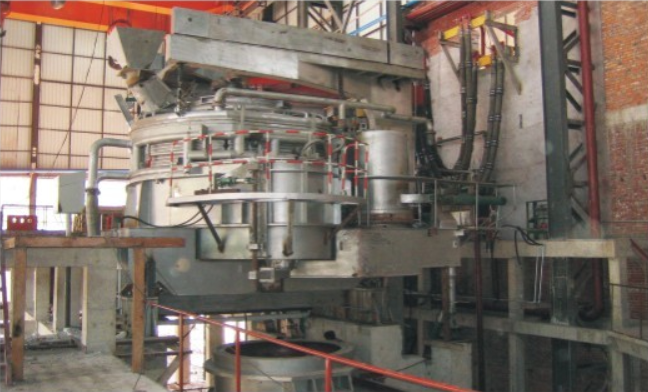

Εκκεντρικός ηλεκτρικός φούρνος τόξου με κατεργασία κάτω

Εισαγωγή εξοπλισμού και παραμέτρων

Ηλεκτρικός φούρνος τόξου EBT. Βασικός εξοπλισμός για υψηλής αποδοτικότητας χωρίς σκουπιδοειδή και βραχυπρόθεσμη χάλυβα

1Σύνθεση εξοπλισμού

1.1 Σύστημα σώματος φούρνου

• Κέλυφος φούρνουΤο κάτω μέρος υιοθετεί μύτη ελλειπτική εκκεντρική δομή, επενδεδυμένη με τούβλο άνθρακα μαγνησίου / ανθεκτικό τούβλο αλουμινίου-μαγνησίας.Η κάλυψη των τοίχων του φούρνου που ψύχεται με νερό φτάνει το 87%-90%.
• Κάλυψη φούρνου με ψύξη νερού: Πλήρως υδατοψυγμένη δομή με ηλεκτροδική τρύπα στο κέντρο, εφοδιασμένη με συσκευή σφράγισης και καπνού.
• Εξωκεντρικό κουτί κτύπησης: Τρύπα για τοποθέτηση στην εκκεντρική θέση του πυθμένα του κλιβάνου, με μηχανισμό ανοίγματος και κλεισίματος συρόμενης πύλης/κλειδιού, γεμάτη με άμμο αποστράγγισης μαγνησίας για την αυτόματη έναρξη του χύματος.

1.2 Μηχανολογικό σύστημα

• Μηχανισμός ανύψωσης ηλεκτροδίων: Συνθετικό χαλκού-χάλυβα / αλουμινίου αλουμινίου αγωγός εγκάρσιας βραχίονας με servo drive για τη ρύθμιση ανύψωσης ηλεκτροδίων και ισχύς τόξου.
• Μηχανισμός κλίσης του φούρνουΗ γωνία κλίσης στην πλευρά της κλίσης είναι μόνο 5°-15°, με απλουστευμένη δομή και μειωμένη απώλεια σύνδεσης.
• Μηχανισμός ανύψωσης και περιστροφής της οροφής του φούρνου: Ηλεκτρική / υδραυλική κίνηση, συνεργάζεται με την φόρτιση των απορριμμάτων και τη συντήρηση του κλιβάνου.
• Σύστημα ένεσης οξυγόνου και άνθρακα: Σχεδιασμός αεριωθούμενου αερίου με τοίχωμα φούρνου, που υποστηρίζει τη βυθισμένη τήξη τόξου σκουπιδιών με αφρό, βελτιώνοντας την παροχή οξυγόνου και την αποδοτικότητα της καρμπουρίσματος.

1.3 Ηλεκτρικό σύστημα

• Μετασχηματιστής φούρνου: Διαμόρφωση υπερ-υψηλής ισχύος, μονάδα ισχύος ≥ 600kVA/t, παρέχοντας σταθερή τροφοδοσία με τόξο.
• Σύστημα σύντομου δικτύου: Με υψηλό ρεύμα αγωγός βρόχος με χαμηλή πρόκληση σχεδιασμού για τη μείωση της απώλειας ισχύος.
• Σύστημα αυτόματου ελέγχου PLC: Ενσωματωμένη ρύθμιση ηλεκτροδίων, έλεγχος ισχύος, λειτουργία κλίσης και κλειδαριά ασφαλείας, που υποστηρίζει την απομακρυσμένη παρακολούθηση και την ιχνηλασιμότητα των δεδομένων.

1.4 Βοηθητικό σύστημα

• Σύστημα ψύξης με νερό: Κλειστά συστατικά κλειστού κύκλου ψύξης νερού, όπως το κέλυφος του φούρνου, η οροφή του φούρνου και ο διασταυρωτικός βραχίονας του ηλεκτρόδου.
• Υδραυλικό σύστημα: Παροχή ενέργειας για την κλίση του φούρνου, την ανύψωση ηλεκτροδίων και το άνοιγμα και το κλείσιμο τρύπας.
• Συστήματα αποτρίμμωσης και καπνού: Εξοπλισμένο με απομάκρυνση σκόνης από σακούλες / ανάκτηση θερμότητας απόβλητων για την τήρηση των προτύπων προστασίας του περιβάλλοντος.
• Κουβαλάκι & Κουβαλάκι: Επιχείρηση τήξης χάλυβα και αντιστοίχισης με διαδικασία διύλισης LF/VOD.

2. Βασικές τεχνικές παραμέτρους (πρότυπη αναφορά)

3. Πλεονεκτήματα απόδοσης

1. Απαλλαγμένη από σκόνη και καθαρή ποιότητα χάλυβα: Η εκκεντρική χτύπηση κάτω με μικρή γωνία κλίσης διατηρεί τη σκουριά μέσα στο φούρνο, μειώνοντας αποτελεσματικά την περιεκτικότητα σε φώσφορο και θείο, κατάλληλη για την παραγωγή χάλυβα υψηλού άνθρακα και κράμα χάλυβα.
2. Υψηλή αποδοτικότητα και εξοικονόμηση ενέργειας με βελτιστοποίηση του κόστουςΟ κύκλος τήξης συντομεύεται κατά 20%, η θερμική απώλεια μειώνεται κατά περίπου 20%· η ανθεκτική διάρκεια ζωής παρατείνεται κατά 15% με χαμηλότερη κατανάλωση.
3. Ασφαλής, σταθερή και εύκολη λειτουργία: Αποφύγετε τον κίνδυνο ψεκασμού από την παραδοσιακή κλίση της κλίσης. Αυτοματοποιημένη ταχύτητα εκκίνησης χύσης πάνω από 90%, λειτουργία PLC με ένα κλειδί που μειώνει την ένταση εργασίας.
4. Συμβατό με την παραγωγή με σύντομη διαδικασία: Μπορεί να συνδυαστεί με εξοπλισμό διύλισης LF και συνεχούς χύτευσης για την πραγματοποίηση παραγωγής σύντομης διαδικασίας EAF-LF-CC, με ετήσια παραγωγή έως 400.000 τόνους.

4. Πεδίο εφαρμογής
