Μεγάλος έξι ηλεκτροδίων καμίνου κυψελού συνεχούς ρεύματος με κορυφαίες παγκόσμιες τεχνολογίες/πατέντες εφευρέσεων
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | Shaanxi Chengda |
| Πιστοποίηση | ISO 9001 |
| Αριθμό μοντέλου | Διαπραγματεύονται με βάση την ικανότητα επεξεργασίας του εξοπλισμού |
| Ποσότητα παραγγελίας min | 1 Μονάδα |
| Τιμή | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Συσκευασία λεπτομέρειες | Συζήτηση σύμφωνα με τις ειδικές απαιτήσεις του μέρους Α |
| Χρόνος παράδοσης | 2 μήνες |
| Όροι πληρωμής | L/C,T/T,Western Union |
| Δυνατότητα προσφοράς | Ολοκλήρωση της αλυσίδας εφοδιασμού παραγωγής, έγκαιρη προμήθεια και τήρηση των προτύπων ποιότητας |
Λεπτομέρειες
| Επισημαίνω | έξι ηλεκτροδίων DC βυθισμένο φούρνο τόξου,Μεγάλο φούρνο τόξου χάλυβα,βυθισμένο φούρνο τόξου με πατέντες |
||
|---|---|---|---|
Περιγραφή προϊόντων

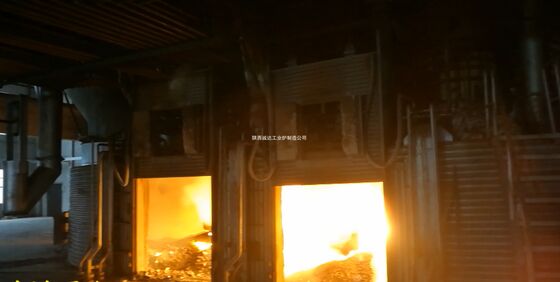

Μεγάλος έλκος με έξι ηλεκτρόδια και βυθισμένο τόξο
Ο μεγάλος έξι ηλεκτροδίων DC βυθισμένος φούρνος τόξου είναι μια υψηλής απόδοσης, μεγάλης χωρητικότητας μεταλλουργική συσκευή τήξης βελτιστοποιημένη γιαμεγάλης κλίμακας παραγωγή σιδηροσυναλλασμάτων, βιομηχανικού πυριτίου και καρβιδίου ασβεστίουΧρησιμοποιώντας τα πλεονεκτήματα των κλιβάνων τεσσάρων ηλεκτροδίων, υιοθετεί μια εξαγωνική διάταξη ηλεκτροδίων για την επίτευξη πιο ομοιόμορφης κατανομής ρεύματος, ισχυρότερης ηλεκτρομαγνητικής ανάμειξης,και υψηλότερη αποδοτικότητα τήξης, καθιστώντας την ιδανική για έργα χύτευσης σε εξαιρετικά μεγάλη κλίμακα (ονομαστική ισχύς ≥ 80MVA).
1Βασική δομή και αρχή λειτουργίας
Βασικά συστατικά
| Σύστημα | Βασικά εξαρτήματα και προδιαγραφές |
|---|---|
| Σύστημα ηλεκτροδίων | 6 ηλεκτρόδια γραφίτη/αυτοψημένα, διατεταγμένα σε κανονικό εξάγωνο, διάμετρος 1000-1400 mm, ανεξάρτητος μηχανισμός ανύψωσης και ρύθμισης ρεύματος για κάθε ηλεκτρόδιο |
| Σύστημα τροφοδοσίας | Μετασχηματιστής ευθυγραμμιστή τυρίστρου (σχέδιο διαιρεμένου τύπου: 2 ∆3 καμπίνα ευθυγραμμιστή παράλληλα) · αντιδραστήρας συνεχούς ρεύματος· σύντομο δίκτυο με βαμβάκι χαμηλής αντίστασης· ονομαστική ισχύς 80 ∆150MVA |
| Δομή του σώματος του φούρνου | Χάλυβα + πολυεπίπεδη ανθεκτική επένδυση (κίτλο κορούντου-μαγνησίας + μάζα καυσίμου άνθρακα) ·αγωγός άνω αγωγού καυστήρα (βύρος γραφίτη-άνθρακα + αγωγός στρώμα χαλκού) για την υποστήριξη υψηλής πυκνότητας ρεύματος (≤5A/cm2)Δυνατότητα κλιβάνου 150·500 τόνων |
| Βοηθητικά συστήματα | Σύστημα ψύξης νερού υψηλής ροής, σύστημα PLC + DCS ευφυούς ελέγχου, σύστημα απομάκρυνσης σκόνης κλειστού κυκλώματος, αυτόματο σύστημα ποσοτικής τροφοδοσίας |
Αρχή λειτουργίας
Το ρεύμα συνεχούς ρεύματος προέρχεται από το σύστημα ευθυγραμμιστή και κατανέμεται στα 6 ανώτερα ηλεκτρόδια (καθοδικά).και το ρεύμα ρέει μέσα από το βυθισμένο τόξο και λιωμένη λίμνη στοΗλεκτρονική συσκευήΗ εξαγωνική διάταξη ηλεκτροδίων δημιουργεί ένα συμμετρικό ηλεκτρομαγνητικό πεδίο, οδηγώντας την λιωμένη δεξαμενή να εκτελέσει κυκλική ανάμειξη υψηλής έντασης.Αυτό επιταχύνει την αντίδραση μείωσης των μεταλλευμάτων και εξασφαλίζει ομοιόμορφη θερμοκρασία και σύνθεση του λιωμένου.
2Βασικές τεχνικές παραμέτρους (Τυπικά μοντέλα υπερμεγέθους: 80-150MVA)
| Δείκτης παραμέτρων | Περιοχή προδιαγραφών |
|---|---|
| Κατηγορία ισχύος | 80-150MVA |
| Συνολικό ονομαστικό συνεχές ρεύμα | 60 ∆125 kA (10 ∆21 kA ανά ηλεκτρόδιο, ανεξάρτητα ρυθμιζόμενο) |
| Η τάση εισόδου συνεχούς | 1000·1500V |
| Διάμετρος ενός ηλεκτροδίου | 1000-1400 χιλιοστά |
| Ονομαστική χωρητικότητα του φούρνου | 150 ̇ 500 τόνους (χύτευση σε παρτίδες για σιδηροσυσκευάσματα) |
| Θερμοκρασία τήξης | 1900 ∼ 2300°C |
| Κατανάλωση ενέργειας | 3600·4500 kWh/t (βιομηχανικό πυρίτιο) · 2800·3500 kWh/t (υψηλής περιεκτικότητας σε άνθρακα σιδηροχρώμιο) |
| Κατανάλωση ηλεκτροδίων | 00,8 kg/t (20% χαμηλότερα από τους κλιβάνους συνεχούς ρεύματος τεσσάρων ηλεκτροδίων) |
| Σύστημα ψύξης νερού | Συνολική ροή 8001500m3/h, πίεση νερού 0,450,65MPa, αγωγιμότητα ≤ 50μS/cm |
| Αποδοτικότητα απομάκρυνσης σκόνης | ≥ 99,8%· συγκέντρωση εκπομπών ≤ 5mg/m3 |
| Ηλεκτρομαγνητική ένταση ανάμειξης | 1.2·1.8T (η ένταση μαγνητικής επαγωγής) |
| Ζωή της επένδυσης | 3-5 έτη (για τήξη σιδηροσυσκευών) |
3Κεντρικά πλεονεκτήματα έναντι τετραηλεκτροδικών καυσαγωγών συνεχούς ρεύματος
| Πλεονέκτημα | Λεπτομερή περιγραφή |
|---|---|
| Ενιαία διανομή ρεύματος και θερμοκρασίας | Η εξαγωνική διάταξη ηλεκτροδίων εξαλείφει τα τοπικά καυτά σημεία στην λιωμένη δεξαμενή· διαφορά θερμοκρασίας εντός του φούρνου ≤50°C, εξασφαλίζοντας συνεπή σύνθεση του προϊόντος |
| Μεγαλύτερη πυκνότητα ισχύος και αποδοτικότητα τήξης | Υποστηρίζει υπερ-υψηλή ισχύ (έως 150MVA) · ο κύκλος τήξης συντομεύεται κατά 15~20% σε σύγκριση με τους φούρνους τεσσάρων ηλεκτροδίων· η ωριαία ισχύς αυξάνεται κατά 20~30% |
| Λιγότερη κατανάλωση ενέργειας και ηλεκτροδίων | Συμμετρικό ηλεκτρομαγνητικό πεδίο μειώνει την απώλεια ενέργειας τόξου. Η κατανάλωση ενέργειας μειώνεται κατά 8·12%· ο ανεξάρτητος έλεγχος ρεύματος ηλεκτροδίων αποτρέπει την υπερκαύση των μεμονωμένων ηλεκτροδίων, μειώνοντας την κατανάλωση κατά 20% |
| Ενίσχυση της σταθερότητας του συστήματος | Σχεδιασμός διαχωρισμένου τύπου τροφοδοσίας: σε περίπτωση βλάβης ενός κιβωτίου ευθυγραμμιστή, οι υπόλοιποι μπορούν να συνεχίσουν να λειτουργούν (ποσοστό φόρτωσης ≥60%), χαμηλή διακύμανση τάσης (≤±5%), φιλική προς το δίκτυο ηλεκτρικής ενέργειας |
| Καλύτερη κλιμακωτότητα | Η διαμόρφωση των ηλεκτροδίων και της τροφοδοσίας με ηλεκτρική ενέργεια επιτρέπει τη σταδιακή επέκταση της χωρητικότητας (π.χ. αναβάθμιση από 80MVA σε 150MVA χωρίς αντικατάσταση του σώματος του κλιβάνου) |
4. Σενάρια εφαρμογής
- Παραγωγή υπερμεγάλων σιδηροσυναλλασμάτων
Συστασία σιδηροχρώμου με υψηλή περιεκτικότητα σε άνθρακα, σιδηροπυριτίου, σιλικομαγγανίου και σιδηροτουνγκστάνου· κατάλληλη για έργα ετήσιας παραγωγής ≥100.000 τόνων.
- Βιομηχανική τήξη πυριτίου υψηλής καθαρότητας
Παράγει πυρίτιο καθαρότητας ≥ 99,9% για τις βιομηχανίες ημιαγωγών και φωτοβολταϊκών· σταθερό πεδίο θερμοκρασίας μειώνει την περιεκτικότητα σε προσμείξεις.
- Μεγάλη παραγωγή καρβιδίου του ασβεστίου
Η παραγωγή καρβιδίου ασβεστίου ενός κλιβάνου ≥ 200 τόνους/παρτίδα· περιεκτικότητα σε καρβιδίους ≥ 85%· μείωση της κατανάλωσης ενέργειας κατά 10·15% σε σύγκριση με τους παραδοσιακούς κλιβάνους.
- Έλιξη σπάνιων μεταλλικών μετάλλων
Επεξεργασία με μειωτική τήξη μετάλλου νικελίου-κοβάλτου, μετάλλου ταντάλου-νιοβίου και μαγνητίτη βαναδίου-τιτανίου· υψηλό ποσοστό ανάκτησης στοιχείων κράματος (≥97%).
5Επιχείρηση Κεντρικά σημεία και συντήρηση
Προφυλάξεις λειτουργίας
- Έλεγχος βάθους εισαγωγής ηλεκτροδίου: Διατηρήστε βάθος εισαγωγής 1,5-2,0 m ανά ηλεκτρόδιο για να εξασφαλιστεί η καύση με βυθισμένο τόξο. Αποφύγετε την έκθεση σε τόξο (προκαλεί απώλεια ενέργειας και εκπομπή σκόνης).
- Τρέχουσα ρύθμιση ισοζυγίου: Διατήρηση της διαφοράς ρεύματος μεταξύ ηλεκτροδίων ≤ 5% μέσω του συστήματος DCS· αποφυγή υπερφόρτωσης μεμονωμένων ηλεκτροδίων.
- Βελτιστοποίηση του συστήματος σκλήρυνσης: Να υιοθετηθούν σκουριά υψηλής βασικότητας (R=2,0·2,5) για τη βελτίωση του ποσοστού αποσάλφισης (≥ 90%) και τη μείωση της διάβρωσης της επένδυσης.
Εστίαση στη συντήρηση
- Συντήρηση ηλεκτροδίων: Ελέγξτε τακτικά τις αρθρώσεις των ηλεκτροδίων για τη στεγανότητα· αντικαταστήστε τα ηλεκτρόδια όταν το υπόλοιπο μήκος είναι ≤ 500 mm για να αποφευχθεί το σπάσιμο.
- Επιθεώρηση ανόδου κάτω από το φούρνο: Δοκιμάστε την αγωγιμότητα του πυθμένα του κλιβάνου κάθε 3 μήνες· επισκευάστε εγκαίρως τη μάζα χάλυβα αν βρεθούν ρωγμές.
- Παρακολούθηση του συστήματος ψύξης: Παρακολούθηση σε πραγματικό χρόνο της ροής νερού και της διαφοράς θερμοκρασίας των ηλεκτροδίων και του σώματος του φούρνου· άμεση διακοπή λειτουργίας εάν η ροή νερού είναι ανεπαρκής για την πρόληψη της εγκατάλειψης.
6Τεχνική σύγκριση με τα τέσσερα ηλεκτρόδια συνεχούς ρεύματος βυθισμένα φούρνα τόξου
| Ειδικότητα | Μεγάλος έλκος με έξι ηλεκτρόδια και βυθισμένο τόξο | Φούρνος με τέσσερα ηλεκτρόδια συνεχούς ρεύματος με βυθισμένο τόξο |
|---|---|---|
| Διαμόρφωση ηλεκτροδίων | Κανονικό εξάγωνο (συμμετρικό) | Τετράγωνο (ασυμετρικό τοπικό ρεύμα) |
| Μέγιστη ονομαστική ισχύς | 150MVA | 63MVA |
| Ομοιότητα θερμοκρασίας | Διαφορά ≤ 50°C | Διαφορά 80-120°C |
| Κατανάλωση ενέργειας | 3600·4500 kWh/t | 3800·4800 kWh/t |
| Ημερήσια παραγωγή | 20~30% υψηλότερη | Τυπική έξοδος |
| Κόστος αναβάθμισης | Υψηλή (απαραίτητο νέο σώμα φούρνου) | Μεσαία (επιλέξιμη μεταρρύθμιση από φούρνους εναλλασσόμενου ρεύματος) |
| Εφαρμόσιμη κλίμακα | Υπερμεγέθη (≥100.000 τόνους/έτος) | Μεσαίου μεγέθους (30.000 ¥100.000 τόνους/έτος) |
7. Τάσεις ανάπτυξης
- Έξυπνη τήξηΕναρμόνιση της τεχνολογίας τεχνητής νοημοσύνης και της τεχνολογίας IoT για την αυτοματοποιημένη ρύθμιση του ρεύματος των ηλεκτροδίων, της ταχύτητας τροφοδοσίας και της αποδέσμευσης σκουπιδιών.
- Ανακύκλωση ενέργειας: Συνδυασμός συστημάτων παραγωγής ηλεκτρικής ενέργειας από απόβλητα θερμότητας για την ανάκτηση θερμότητας καυσαερίων (θερμοκρασία ≥ 1200°C), μειώνοντας τη συνολική κατανάλωση ενέργειας κατά 20~25%.
- Πράσινη τήξη: Υιοθέτηση σχεδιασμού σώματος καυστήρα κλειστού κυκλώματος + αφαίρεση ξηρής σκόνης για την επίτευξη μηδενικών εκπομπών λυμάτων και εξαιρετικά χαμηλών εκπομπών ρύπων.
