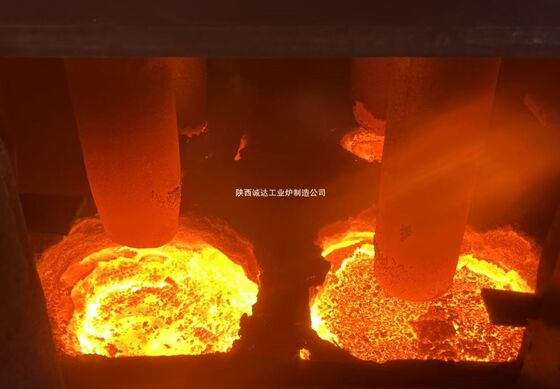

Τετραπολικός Μεγάλος Φούρνος Υποβρύχιου Τόξου DC

1. Βασική Δομή και Αρχή Λειτουργίας

Βασικά Συστατικά

• Σύστημα Ηλεκτροδίων: Τέσσερα κάθετα τοποθετημένα γραφιτούχα ή αυτοψήκτα ηλεκτρόδια διατεταγμένα σε ορθογώνιο (κοινή τετραγωνική διάταξη), με διαμέτρους που κυμαίνονται από 800 - 1200mm για φούρνους μεγάλης κλίμακας.
• Σύστημα Παροχής Ρεύματος: Αποτελείται από έναν μετασχηματιστή ανορθωτή, ένα ντουλάπι ανορθωτή θυρίστορ, έναν αντιδραστήρα DC και ένα κοντό δίκτυο. Μετατρέπει το εναλλασσόμενο ρεύμα σε συνεχές ρεύμα για την τροφοδοσία των ηλεκτροδίων και ο αντιδραστήρας DC καταστέλλει τα ρεύματα υπερτάσεων και σταθεροποιεί το τόξο.
• Σώμα Φούρνου: Περιλαμβάνει ένα χαλύβδινο κέλυφος, μια πυρίμαχη επένδυση (τούβλα υψηλής αλουμίνας + μάζα συμπίεσης άνθρακα) και έναν αγώγιμο πυθμένα φούρνου (άνοδος από τούβλο γραφίτη - άνθρακα + αγώγιμο στρώμα χαλκού), το οποίο μπορεί να αντέξει υψηλές θερμοκρασίες 1800 - 2200℃ και ισχυρή ηλεκτρική αγωγιμότητα.
• Βοηθητικά Συστήματα: Αυτά καλύπτουν ένα σύστημα ψύξης νερού, ένα σύστημα αφαίρεσης σκόνης, ένα αυτόματο σύστημα τροφοδοσίας και ένα σύστημα ελέγχου PLC για παρακολούθηση και ρύθμιση σε πραγματικό χρόνο των παραμέτρων τήξης.

Αρχή Λειτουργίας

2. Βασικές Τεχνικές Παράμετροι (Τυπικό Μοντέλο Μεγάλης Κλίμακας: 40 - 63MVA)

3. Βασικά Πλεονεκτήματα έναντι των Παραδοσιακών Φούρνων

4. Σενάρια Εφαρμογής

1. Παραγωγή Σιδηροκραμάτων: Χρησιμοποιείται για την τήξη υψηλού άνθρακα σιδηροχρωμίου, σιδηροπυριτίου, πυριτιούχου μαγγανίου και σιδηροβολφραμίου, το οποίο είναι κατάλληλο για απαιτήσεις παραγωγής μεγάλης κλίμακας και υψηλής ποιότητας.
2. Τήξη Βιομηχανικού Πυριτίου: Μπορεί να χειριστεί πυρίτιο υψηλής καθαρότητας, με καθαρότητα πυριτίου έως 99.5% - 99.9% και υψηλό ρυθμό τήξης.
3. Κατασκευή Καρβιδίου Ασβεστίου: Το σταθερό περιβάλλον υψηλής θερμοκρασίας εξασφαλίζει περιεκτικότητα σε καρβίδιο ασβεστίου ≥80% και μειώνει την κατανάλωση ενέργειας κατά 8% - 10% σε σύγκριση με τους φούρνους AC.
4. Ανάκτηση Σπανίων Μετάλλων: Εφαρμόζεται στην αναγωγή και τήξη μεταλλεύματος νικελίου - κοβαλτίου και μεταλλεύματος τανταλίου - νιοβίου, με ισχυρή προσαρμοστικότητα σε σύνθετες πρώτες ύλες.

5. Τυπική Διαμόρφωση και Σημειώσεις Λειτουργίας

Διαμόρφωση

• Διάταξη Ηλεκτροδίων: Μια τετραγωνική διάταξη με απόσταση κέντρου προς κέντρο 2.5 - 4.0m για τα ηλεκτρόδια, εξασφαλίζοντας ομοιόμορφη κατανομή ρεύματος.
• Έλεγχος Παροχής Ρεύματος: Υιοθετήστε παράλληλη λειτουργία διπλού ντουλαπιού ανορθωτή (20 - 30MVA ανά ντουλάπι) για να επιτύχετε ανεξάρτητη ρύθμιση ρεύματος για κάθε ηλεκτρόδιο και αυτόματο έλεγχο μήκους τόξου.
• Αγώγιμος Πυθμένας Φούρνου: Ένα σχέδιο ανόδου πολλαπλών ζωνών μειώνει την πυκνότητα ρεύματος και παρατείνει τη διάρκεια ζωής του πυθμένα του φούρνου κατά 50%.

Σημειώσεις Λειτουργίας

1. Ελέγξτε αυστηρά το βάθος εισαγωγής του ηλεκτροδίου (1.2 - 1.8m) για να αποτρέψετε την έκθεση του τόξου και την απώλεια ενέργειας.
2. Διατηρήστε την ποιότητα του νερού του συστήματος ψύξης (αγωγιμότητα ≤50μS/cm) για να αποφύγετε την καύση του ηλεκτροδίου και του σώματος του φούρνου.
3. Χρησιμοποιήστε ένα σύστημα σκωρίας υψηλής βασικότητας (βασικότητα R = 1.8 - 2.2) για να βελτιώσετε τον ρυθμό αποθείωσης (≥85%) και τον ρυθμό ανάκτησης κράματος.

6. Σύγκριση με Τριπολικό Φούρνο Υποβρύχιου Τόξου AC

7. Τάσεις Ανάπτυξης

1. Ενσωμάτωση Εξαιρετικά Υψηλής Ισχύος: Η ονομαστική ισχύς ενός μόνο φούρνου μπορεί να φτάσει τα 80 - 120MVA, με δομή τεσσάρων ηλεκτροδίων + πολλαπλών πυθμένων ανόδου για τη βελτίωση της πυκνότητας ισχύος.
2. Έξυπνος Έλεγχος: Τα συστήματα που βασίζονται σε AI μπορούν να ρυθμίζουν αυτόματα τις θέσεις των ηλεκτροδίων, το ρεύμα και την ταχύτητα τροφοδοσίας, μειώνοντας τον κύκλο τήξης κατά 10% - 15%.
3. Αναβαθμίσεις Εξοικονόμησης Ενέργειας και Προστασίας του Περιβάλλοντος: Συνδυάστε την παραγωγή ενέργειας από απόβλητη θερμότητα και την τήξη εμπλουτισμένη με οξυγόνο για να μειώσετε την κατανάλωση ενέργειας κατά 15% - 20% και υιοθετήστε ένα σύστημα καύσης χαμηλού NOₓ για να πληροίτε αυστηρά πρότυπα εκπομπών.
