Φούρνος χάλυβα από χάλυβα σε τιτάνιο για εξοπλισμό διύλισης σιδηροσμείγματος

Βασικές τεχνικές παραμέτρους και περιγραφή της κατανάλωσης ενέργειας του εξοπλισμού
1Σχέδιο εξοπλισμού:
·Μεθόδους φόρτωσης και τροφοδοσίας: αυτόματη τροφοδοσία, κεντρική τροφοδοσία·
·Σύστημα λειτουργίας τήξης: συνεχής τήξη, χρονομετρημένη απόρριψη.
·Σύστημα εργασίας με ηλεκτρικό τόξο: τήξη με τόξο.
·Μέθοδος εκφόρτωσης: αυτοκινούμενος τύπος τροχοφόρου·
·Μέθοδος χύτευσης: δεξαμενή σκουπιδιών από τιτάνιο/μηχανή χύτευσης σιδήρου·
·Μέθοδος απομάκρυνσης σκόνης: Μεθοδος απομάκρυνσης σκόνης με ημι-κλειστή χαμηλή κάλυψη, με χαμηλή πίεση.

1, Τα χαρακτηριστικά της διαδικασίας τήξης σκωρίας τιτανίου:
Η σκουριά τιτανίου είναι ένα προϊόν τήξης υψηλού σημείου τήξης.και το χαρακτηριστικό της ιξώδους του αυξάνεται δραματικά κοντά στην θερμοκρασία του σημείου τήξηςΕπιπλέον, αυτές οι ιδιότητες υποβάλλονται σε δραστικές αλλαγές με τη σύνθεση κατά τη διαδικασία τήξης.

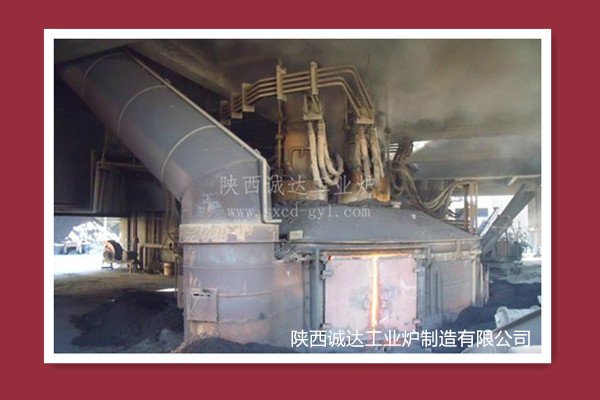

Η συνολική δομή του κλιβάνου τήξης σκουπιδιών τιτανίου υιοθετεί ένα σύστημα ημι-σφραγισμένων (που μπορεί να αναβαθμιστεί σε πλήρως σφραγισμένες δομές).Είναι ένας ειδικός τύπος φούρνου μεταξύ ηλεκτρικού φούρνου τόξου και βυθισμένου φούρνου τόξουΚατά τον σχεδιασμό ενός ηλεκτρικού κλιβάνου σκουπιδιών τιτανίου, πρέπει πρώτα να ληφθούν υπόψη τα χαρακτηριστικά της διαδικασίας τήξης σκουπιδιών τιτανίου:
1Η ισχύς ανά μονάδα εμβαδού του πολικού κύκλου είναι μεγαλύτερη από εκείνη του υψηλού κλιβάνου μεταλλεύματος, με συμπυκνωμένη θερμότητα, η οποία μπορεί να ανταποκριθεί στις απαιτήσεις για τήξη υψηλής ποσότητας σκωρίας τιτανίου.
2Η μονάδα ισχύος του φούρνου πρέπει να είναι μικρότερη, ώστε να σχηματιστεί ένα σταθερό προστατευτικό στρώμα από σκουριά τιτανίου γύρω από την λιωμένη δεξαμενή.
3. υπάρχει μια περιοχή του θαλάμου αερίου κατάλληλου ύψους πάνω από τον φούρνο για να αποφεύγεται η πλήρης διαρροή του λιωμένου υγρού από τον φούρνο κατά τη διάρκεια της βρασμού της σκωρίδας·
4Η ταχύτητα ανύψωσης των ηλεκτροδίων πρέπει να είναι γρήγορη ώστε να ικανοποιείται η απαίτηση για ταχεία ανύψωση και μείωση του ηλεκτροδίου όταν βράζει η σκουριά τιτανίου.
5Ο μαλακός χωνευτικός φλοιός του υλικού του κλιβάνου εμποδίζει την αυτόματη μείωση του υλικού με την παραγωγή σκουπιδιών και σιδήρου, γεγονός που συχνά απαιτεί χειροκίνητη θωράκιση για να συνεχιστεί η τροφοδοσία.Η επεξεργασία των καταρρέων υλικών και της ψεκασμού σκωρίας είναι σχετικά δύσκολη.
Από την άποψη του συστήματος εργασίας με τόξο, το ηλεκτρικό φούρνο σκουπιδιών τιτανίου βρίσκεται ανάμεσα στο ηλεκτρικό φούρνο χάλυβα και το ηλεκτρικό φούρνο τόξου βυθισμένου σε σιδηρουργικό κράμα και καρβίδιο ασβεστίου.και είναι πιο κοντά στην πρώτη., αλλά επίσης παρόμοιο με το τελευταίο όσον αφορά τη μείωση του μεταλλεύματος

2, Η ροή της διαδικασίας τήξης σκωρίδας τιτανίου
Η επιλογή της ροής της διαδικασίας τήξης σκωριδιών τιτανίου καθορίζεται από παράγοντες όπως οι συνθήκες και η γεύση των πρώτων υλών, η κατάσταση του εξοπλισμού, το τεχνικό επίπεδο, η χρήση του προϊόντος και οικονομικοί παράγοντες..
1Το συμπυκνωμένο τιτανίου και ο ανθρακίτης αναλογίζονται με το χέρι και με εύλογες αναλογίες πριν αποσταλούν σε ηλεκτρικό φούρνο για τήξη.
Μετά την ολοκλήρωση της τήξης, απορρίπτονται από τον ηλεκτρικό φούρνο τα κατάλληλα σκουριά τιτανίου και το λιωμένο σίδηρο,και τα σκουριά τιτανίου και το λιωμένο σίδηρο εγχέονται στην δεξαμενή σκουριδιών και στη φιάλη λιωμένου σιδήρου αντίστοιχα.
3Η σκουριά του τιτανίου επεξεργάζεται με ψύξη με νερό ή φυσική ψύξη, θρυμματισμό, μαγνητικό διαχωρισμό και άλεση σφαιρίδων για να γίνει κατάλληλο προϊόν σκουριάς του τιτανίου.τα οποία στη συνέχεια αποστέλλονται στον τελικό κάδο αποθήκευσης σκωρίας τιτανίου.
4Ο λιωμένος σίδηρος αποσάλφιγκεται για την παραγωγή σιδήρου για πώληση.
5Το καυσαέριο από τον ηλεκτρικό φούρνο επεξεργάζεται από συλλέκτη σκόνης και απορρίπτεται σύμφωνα με τα εθνικά πρότυπα εκπομπών.

3, Η ροή εργασίας του κλιβάνου τήξης σκωρίδας τιτανίου
1Τροφή:
Μέθοδος τροφοδοσίας: Η μία φορά τροφοδοσία είναι συμβατή με τη συνεχή τροφοδοσία και τοποθετείται μηχανή στροφήματος.
Αριθμός θέρμανσης: επτά, μεταξύ των οποίων υπάρχει μία κεντρική θέρμανση και η ποσότητα θέρμανσης αντιπροσωπεύει το 50% του μείγματος.
Τροφοδοτική διαδικασία: υιοθέτηση της μεθόδου τήξης με τόξο με μία μόνο τροφοδοσία (ή συνεχής τροφοδοσία στο μεταγενέστερο στάδιο).αναμιγνύονται ομοιόμορφα με το υλικό του φούρνου μέσω ηλεκτρονικής ζυγαριάςΗ πρώτη ύλη μεταφέρεται με μεταφορέα από την αποθήκη πρώτων υλών στις δύο μεγάλες αποθήκες υλικών στο πίσω μέρος του εργοστασίου τήξης ηλεκτρικών φούρνων.και στη συνέχεια μεταφέρεται με μεταγωγικό λωρίδας κουβάς στην επάνω αποθήκη υλικών του ηλεκτρικού κλιβάνου για αποθήκευσηΜετά την απελευθέρωση της σκουριάς και του σιδήρου που έλιωσαν κατά τον προηγούμενο κύκλο, μεταφέρονται με μεταγωγικό ιμάντα σε επτά σωλήνες εκφόρτωσης και προστίθενται στον φούρνο.
2. Έλιξη:
Η αυτόματη συσκευή ανύψωσης ηλεκτροδίων ελέγχου είναι πιο πιθανό να διαδραματίσει τα χαρακτηριστικά της σε φούρνους τήξης σκουπιδιών τιτανίου.
3Από τον φούρνο:
Χρησιμοποιήστε μια μηχανή ανοίγματος ματιών για να ανοίξετε και να αναμείξετε σκούρα και σίδηρο.

4Τα χαρακτηριστικά του εξοπλισμού του κλιβάνου τήξης σκωρίδας τιτανίου της εταιρείας μας είναι:
The electrode lifting system adopts full hydraulic control (or variable frequency water-cooled motor type) and uses world leading Parker proportional valve technology to meet all the requirements for electrode lifting, που πληρούν πλήρως τις απαιτήσεις για ταχεία ανύψωση και μείωση των ηλεκτροδίων κατά τη θέρμανση σκωρίας τιτανίου.
Το αυτόματο σύστημα ελέγχου για την ανύψωση ηλεκτροδίων είναι προηγμένο. with complete control software functions that can adjust the arc current size and reasonable electrode lifting speed in a timely manner according to the actual working conditions of the titanium slag furnace- να ανταποκρίνονται πλήρως στα διαφορετικά χαρακτηριστικά τήξης των αρχικών, μεσαίων και μεταγενέστερων σταδίων της διαδικασίας τήξης σκωρίδας τιτανίου,και επιτυγχάνει ανεξάρτητο ή συνδεδεμένο αυτόματο/χειροκίνητο έλεγχο της λειτουργίας ανύψωσης ηλεκτροδίων για ηλεκτρόδια τριών φάσεων.
3Προηγμένο σύστημα κατανεμημένου ελέγχου, ολόκληρος ο φούρνος σκουπιδιών τιτανίου ελέγχεται από PLC και είναι εξοπλισμένος με οθόνη παρακολούθησης διεπαφής ανθρώπου-μηχανής.
Επιλογή τύπου κλιβάνου: υιοθέτηση της διαδικασίας διαλείπουσας τήξης της ηλεκτρικής κλιβάνης με ημικλειστό χαμηλό καπό που τροφοδοτεί το κλίβανο με σκόνη ή υλικό,μπορεί να εκτελέσει λειτουργίες όπως το χτύπημα., βοηθητική τροφοδοσία και ρύθμιση της επιφάνειας του υλικού, ενώ παράλληλα ανακτάται απόβλητη θερμότητα και επεξεργάζεται τα καυσαέρια.
Ως εκ τούτου, ο ηλεκτρικός φούρνος με χαμηλό καπάκι είναι πιο κατάλληλος για τη τήξη σκωριάς τιτανίου υψηλής ποιότητας.
4- Υβριδικό σφραγισμένο καύσιμο με ψύξη με νερό: αποτελείται από ένα μεταλλικό πλαίσιο πλήρως ψυγμένο με νερό και ένα πλακό τραπεζοειδές καύσιμο με ψύξη με νερό, με εσωτερική επένδυση από ανθεκτικό υλικό,μπορεί να επιτύχει τη μετατροπή από ένα ημικλειστό κάλυμμα φούρνου σε ένα πλήρως κλειστό χύτευμαΗ σφραγισμένη δομή του μεταλλικού θερμικού ηλεκτρικού κλιβάνου χρησιμοποιείται για τον καθαρισμό και την ανάκτηση αερίου άνθρακα.Οι τρύπες ηλεκτροδίων και οι τρύπες τροφοδοσίας στο κάλυμμα του φούρνου γεμίζουν με υλικά και σφραγίζονται με συσκευές ψύξης νερού.
5Η διαδικασία τήξης της σκωρίδας τιτανίου είναι μια διαλείπουσα λειτουργία, και η λειτουργία κάθε φούρνου περιλαμβάνει κυρίως βήματα όπως η τροφοδοσία, η τοποθέτηση ηλεκτροδίων, ητήξη, και αποδέσμευσης·
Σύμφωνα με τα χαρακτηριστικά του χύτευσης των σκωρίδων τιτανίου, είναι αναγκαίο να χρησιμοποιείται μηχανή χύτευσης για την συσσώρευση υλικού και το σχηματισμό φλοιών στον φούρνο.
6- Σύντομο δίκτυο εξοικονόμησης ενέργειας: αποτελείται από αντισταθμιστή ψύξης με νερό, σωλήνα χαλκού ψύξης με νερό και καλώδιο ψύξης με νερό,υιοθέτηση νέας δομής μικρού δικτύου εξοικονόμησης ενέργειας με διπλή καλωδίωση και εξωτερική τριγωνική διάταξηΟ φυσικός παράγοντας ισχύος είναι υψηλός.
7Επιλογή ηλεκτροδίου γραφίτη: Το ηλεκτρόδιο επιτρέπει τη διέλευση υψηλής πυκνότητας ρεύματος, εξασφαλίζοντας ένα εύλογο σύστημα τροφοδοσίας,που είναι ευεργετικό για τη μείωση του χρόνου τήξης και τη μείωση της κατανάλωσης ενέργειας.
8. Ηλεκτροδίδα χαλκού: Κάθε ηλεκτρόδιο φάσης είναι στενά συνδεδεμένο με τέσσερα χαλκού πλακάκια, τα οποία λειτουργούν αξιόπιστα, δεν είναι επιρρεπείς σε τόξα και έχουν μακρά διάρκεια ζωής.
9- Εφαρμόστε αυτόματη πίεση και έλξη ηλεκτροδίων: Το φρένο που κρατά τα ηλεκτρόδια υιοθετεί τεχνολογία διπλού υδραυλικού δίσκου που κρατά το φρένο από έναν μεγάλο φούρνο τήξης σιδηροσιδεμάτων.Όταν το ηλεκτρόδιο είναι σφιχτό, το άνοιγμα δίσκου πιέζει και κρατά αυτόματα το ηλεκτρόδιο, το οποίο έχει μακρά διάρκεια ζωής, απλή λειτουργία και αξιόπιστη απόδοση πολύ ανώτερη από τις μονάδες φρένων.Το δαχτυλίδι πίεσης χρησιμοποιείται για τη συμπίεσηΟ άνω και ο κατώτερος κύλινδρος πέδησης και απελευθέρωσης πίεσης μπορούν να χρησιμοποιηθούν για χειροκίνητη και αυτόματη απελευθέρωση πίεσης σταθερού μήκους.
10. Ηλεκτρικός μετασχηματιστής φούρνου: υιοθετεί έναν μετασχηματιστή χαμηλής απώλειας εξοικονόμησης ενέργειας με πλευρικές εξόδους γραμμών, οι οποίες μπορούν να υπερφορτωθούν κατά 30%.ισχυρή ψύξη με λάδι-νερό, και είναι εξοπλισμένο με πλήρεις διατάξεις προστασίας θερμοκρασίας πετρελαίου και αερίου.
11. Ηλεκτρικές συσκευές υψηλής τάσης: Ο έλεγχος υιοθετεί ένα ντουλάπι διακόπτη κενού, το οποίο διαθέτει πλήρη ανίχνευση, μέτρηση και προστασία ρελέ για τάση, ρεύμα, ισχύ και ηλεκτρισμό.Οι δέκτες κεραυνών με οξείδιο του ψευδαργύρου είναι εγκατεστημένοι για την απορρόφηση της υπερτάσης λειτουργίας.
