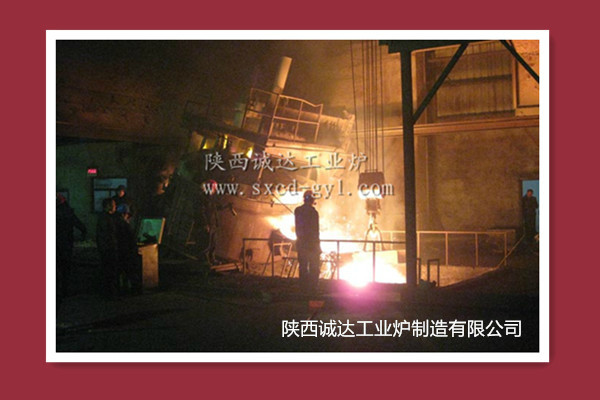

Φούρνοι ηλεκτρικού τόξου από βαναδικό σίδηρο

Ο φούρνος τόξου βαναδικού σιδήρου είναι βασικός εξοπλισμός που χρησιμοποιείται ειδικά για την παραγωγή κράματος βαναδικού σιδήρου.έχει ευρύ φάσμα εφαρμογών στην παραγωγή χάλυβα και άλλων κράματοςΟι επιδόσεις και τα χαρακτηριστικά των φούρνων τόξου βαναδικού σιδήρου καθορίζουν άμεσα την ποιότητα και την αποδοτικότητα παραγωγής των προϊόντων βαναδικού σιδήρου.

一Σχεδιασμός δομής:
Αποτελεσματικό και εξοικονόμηση ενέργειας σώμα φούρνου
Ακριβές και σταθερό σύστημα ηλεκτροδίων
Ευφυές και ευέλικτο σύστημα ελέγχου

二Πλεονεκτήματα απόδοσης:
Παραγωγή βαναδικού σιδήρου υψηλής καθαρότητας
Αποτελεσματική απόδοση τήξης
Ευέλικτη προσαρμογή της διαδικασίας
Χαρακτηριστικά εξοικονόμησης ενέργειας και προστασίας του περιβάλλοντος

Η παραγωγή βανδίου πραγματοποιείται γενικά με τη χρήση ηλεκτρικών φούρνων διύλισης με τόξο, συνήθως με χωρητικότητα 1,5 έως 5 τόνων.

三Ο κύριος μηχανικός εξοπλισμός ενός ηλεκτρικού φούρνου τόξου αποτελείται από διάφορα μέρη, συμπεριλαμβανομένου του σώματος του φούρνου, του καλύμματος του φούρνου, του μηχανισμού ανύψωσης του καλύμματος του φούρνου, του αγωγού εγκάρσιου βραχίονα,συσκευή ανύψωσης ηλεκτροδίων, μηχανισμός κλίσης του σώματος του φούρνου και άλλες βοηθητικές συσκευές.

1. Σώμα φούρνου:Το σώμα του φούρνου αποτελείται από δύο μέρη: ένα μεταλλικό στοιχείο και μια επένδυση από ανθεκτικά υλικά.Το κέλυφος του φούρνου συγκολλείται από δ 16 παχιά πλάκα χάλυβαΗ πόρτα του κλιβάνου χρησιμοποιείται για την παρατήρηση του εσωτερικού του κλιβάνου και για εργασίες όπως η απομάκρυνση σκωρίδας, η δειγματοληψία και η τροφοδοσία.Η πόρτα του φούρνου συνήθως καλύπτεται με μια πόρτα φούρνουΤο ατσάλινο αυλάκι χρησιμοποιείται για το χτύπημα του χάλυβα, και είναι στερεωμένο στο κέλυφος του φούρνου με μπουλόνια και επενδυμένο με ανθεκτικά υλικά.
Απαιτήσεις για το υλικό επένδυσης του ηλεκτρικού φούρνου τόξου: 1 Πρέπει να έχει επαρκή ανθεκτικότητα και σημείο μαλακτοποίησης φορτίου.3 Θα πρέπει να έχει καλή αντοχή σε ταχεία ψύξη και θέρμανση5 Χαμηλή θερμική και χαμηλή ηλεκτρική αγωγιμότητα.
2Κάλυψη κλιβάνου:Το κάλυμμα του κλιβάνου είναι ένα νερό-ψυγμένο κάλυμμα κλιβάνου τύπου πλάκας με κρεμασμένα καρφιά ζυγισμένα στο εσωτερικό. Κατά τη διάρκεια της κανονικής χρήσης, μπορεί να κρεμαστεί σκουριά, η οποία μπορεί να παρατείνει τη διάρκεια ζωής του κάλυψης του κλιβάνου.Το δαχτυλίδι σφράγισης ηλεκτροδίων είναι ένα προσαρμοσμένο δαχτυλίδι ανθεκτικού υλικού, τοποθετείται στην τρύπα ηλεκτροδίου που βρίσκεται στο κάλυμμα του φούρνου.
3Μηχανισμός ανύψωσης της κάλυψης του φούρνου:Αποτελείται από δύο κυλίνδρους έμβολο εγκατεστημένους στο πίσω μέρος δύο καμπυλωτών δοχείων, οι οποίοι υψώνουν ή κατεβάζουν το κάλυμμα του φούρνου μέσω τεσσάρων σημείων ανύψωσης που συνδέονται με τη σύντομη αλυσίδα δακτυλίου του κάλυψης του φούρνου.Το μέγιστο ύψος ανύψωσης του καλύμματος του φούρνου είναι 300 mm.
4Διοχετικό εγκάρσιο χέρι:Το αγωγό εγκάρσιο βραχίονα αποτελείται κυρίως από σώμα εγκάρσιου βραχίονα, κεφαλή σφιγκτήρα, στήριξη βρόχου, κύλινδρο ελαίου, μοχλό κλπ. Το σώμα εγκάρσιου βραχίονα περιβάλλεται από ψύξη νερού και έχει ένα κανάλι νερού στο εσωτερικό.Είναι συγκολλημένη με χάλκινη χάλυβα σύνθετη πλάκα, η οποία μειώνει τα πολλά περίπλοκα μεμονωτικά μέρη του αρχικού διασταυρούμενου βραχίονα, απλοποιεί τη δομή του, μειώνει το βάρος, αυξάνει την ισχύ μετάδοσης και μειώνει την απώλεια δικτύου κατά περίπου 10%.Ο αγωγός σφιγκτήρας είναι κατασκευασμένος από χρωματοποιημένο χάλκινο υλικόΕίναι ένα πατενταρισμένο προϊόν που αναπτύχθηκε και παράγεται αποκλειστικά από την εταιρεία μας, και είναι σήμερα ένα ιδανικό υλικό για σφραγίδες ηλεκτροδίων.
Ο μηχανισμός χαλαρών ηλεκτροδίων είναι τύπου αεριωθούμενης ράβδου έλξης από ελατήριο.
5Συσκευή ανύψωσης ηλεκτροδίων: Η συσκευή ανύψωσης ηλεκτροδίων είναι σταθερού τύπου στήλης και ο μηχανισμός ανύψωσης ηλεκτροδίων αποτελείται από ηλεκτροκινητήρα, τύμπανο μειωτή, τροχαίο, σιδηροτροχείο,και είναι εξοπλισμένο με ένα σφυρί ισορροπίας.

Οι κύριες απαιτήσεις για τις φυσικές ιδιότητες των ηλεκτροδίων γραφίτη είναι οι ακόλουθες:
1 Υψηλή αντοχή όγκου· 2 Χαμηλός συντελεστής αντίστασης· 3 Υψηλή θερμική αγωγιμότητα· 4 Χαμηλός συντελεστής θερμικής διαστολής· 5 Μικρός ελαστικός όγκος και επαρκής μηχανική αντοχή.
6Μηχανισμός κλίσης του σώματος του φούρνου: Ο μηχανισμός κλίσης του σώματος του κλιβάνου είναι ενός τύπου κλίσης κάτω, ο οποίος μπορεί να κλίνει το σώμα του κλιβάνου κατά 40-45 ° προς την κατεύθυνση του χάλυβα, μέσω δύο κυλίνδρων πετρελαίου κλίσης,διασφάλιση ότι το τελικό υγρό στο φούρνο αδειάζεται κατά την εκφόρτωση, και κλίση 12-20° προς την κατεύθυνση της θύρας του φούρνου για την απομάκρυνση των σκωριών, τη μέτρηση της θερμοκρασίας, τη δειγματοληψία και άλλες εργασίες.το τέλος του χάλυβα βροχοκοπήματος κινείται οριζόντια για μια μικρή απόσταση, και η ταχύτητα κλίσης μπορεί να ρυθμιστεί.
