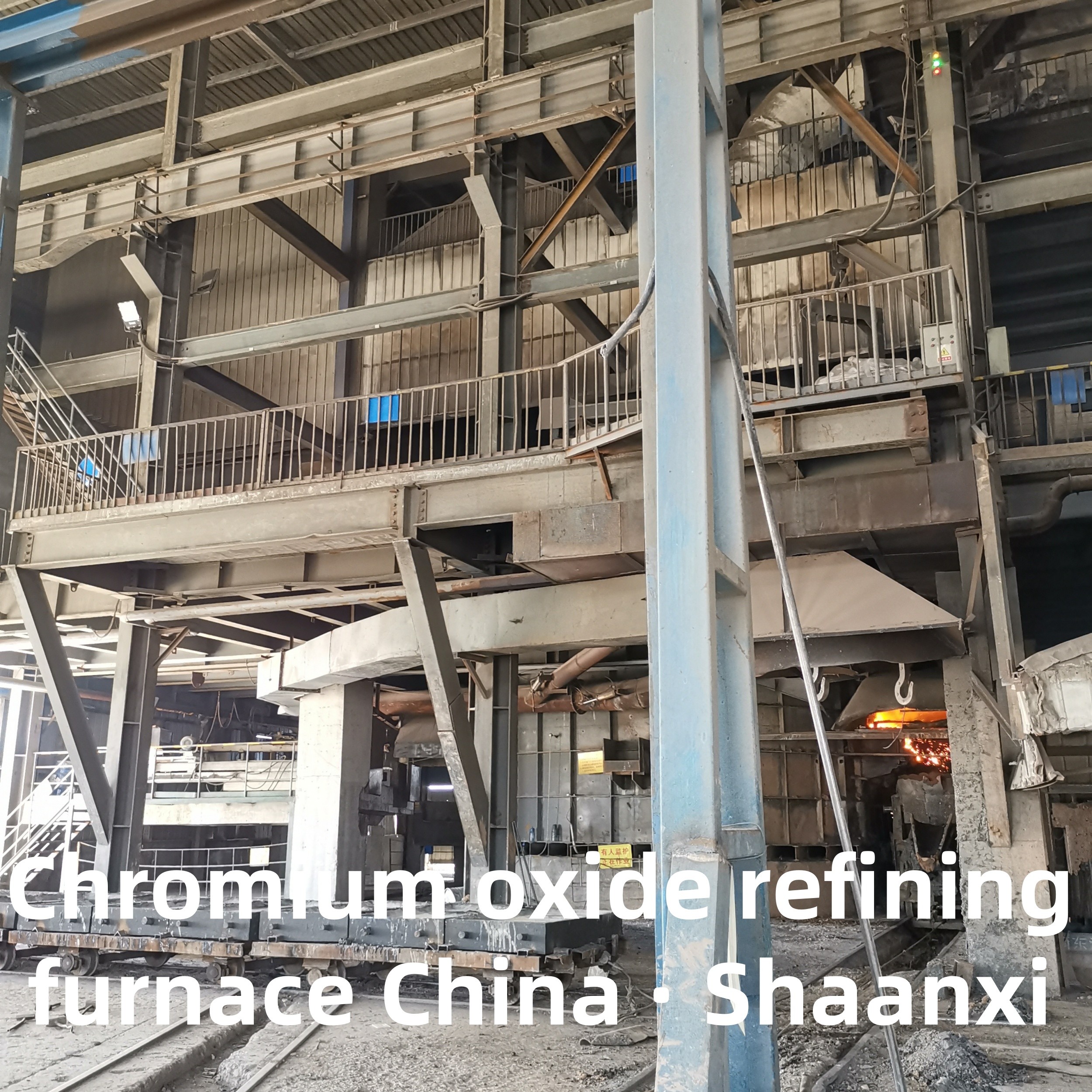

Κλίβανος εξευγενισμού οξειδίου του χρωμίου με πιστοποίηση ISO 9001

Εξοπλισμός κλιβάνου εξευγενισμού οξειδίου του χρωμίου

Τεχνικές απαιτήσεις προϊόντος:
  Κατά τη διαδικασία παραγωγής, ο κλίβανος τήξης οξειδίου του χρωμίου παράγει πολλά επιβλαβή καυσαέρια με υψηλή θερμοκρασία, υψηλή συγκέντρωση σκόνης, λεπτή σκόνη, εύκολη πτήση και μεγάλη ρύπανση, γεγονός που προκαλεί σοβαρή ρύπανση στο περιβάλλον της ατμόσφαιρας.
Το όλο σύστημα σχεδιασμού αυτού του έργου περιλαμβάνει: κύριο σωλήνα, ψύκτη, πνευματικό σύστημα, προεπεξεργαστή, κύριο ανεμιστήρα, μεγάλο συλλέκτη σκόνης με σακούλες, σύστημα καθαρισμού τέφρας τριών κατευθύνσεων και άλλα μέρη.
  Τα χαρακτηριστικά του είναι: το σύστημα χειρίζεται τον όγκο καπνού, η απόδοση αφαίρεσης σκόνης είναι υψηλή, η δομή είναι λογική, η διαχείριση λειτουργίας είναι απλή, ο φόρτος εργασίας συντήρησης είναι μικρός. Ο έλεγχος προγράμματος PLC έχει ρυθμιστεί για την πραγματοποίηση της αυτόματης λειτουργίας καθαρισμού με τη σειρά στο υπο-θάλαμο (μονάδα) για να διασφαλιστεί η συνεχής λειτουργία του συστήματος αφαίρεσης σκόνης.

Αρχή σχεδιασμού:
· Νόμος για την πρόληψη της ατμοσφαιρικής ρύπανσης της Λαϊκής Δημοκρατίας της Κίνας;
· Νόμος για την προστασία του περιβάλλοντος της Λαϊκής Δημοκρατίας της Κίνας;
· Υγιεινή σχεδιασμού βιομηχανικών επιχειρήσεων TJ36-79.

Χαρακτηριστικά δομής:

  Ο συλλέκτης σκόνης παλμού χαμηλής πίεσης έχει σχεδιαστεί πριν από τον ψύκτη, καθώς η ψύξη του συλλέκτη σκόνης παλμού χαμηλής πίεσης LM, μπορεί να διαχωρίσει το μεγαλύτερο μέρος της σκόνης σε μέρος των καυσαερίων, μειώνοντας σημαντικά την πίεση καθαρισμού της σακούλας σκόνης, βελτιώνοντας τη διάρκεια ζωής των φθαρμένων εξαρτημάτων, μειώνοντας το φόρτο εργασίας του αεροσυμπιεστή. Ο λογικός σχεδιασμός του σωλήνα εξισορρόπησης εισαγωγής αέρα και η τεχνολογία εκτροπής του άνω μέρους της χοάνης τέφρας λύνουν το φαινόμενο της ανομοιόμορφης ροής αέρα σε κάθε θάλαμο που παράγεται συχνά από τον γενικό συλλέκτη σκόνης με σακούλες.

  Ο συλλέκτης σκόνης ελέγχεται από προηγμένο προγραμματιζόμενο ελεγκτή Siemens, ο οποίος έχει δύο τρόπους ελέγχου: χρονισμό και χειροκίνητο. Ολοκληρωμένος έλεγχος συστήματος της βαλβίδας εκτός σύνδεσης του συλλέκτη σκόνης, της βαλβίδας παλμού και της βαλβίδας εκκένωσης τέφρας πραγματοποιείται.

Βασική Αρχή Λειτουργίας

• Λειτουργεί σε υψηλές θερμοκρασίες (1600–2000°C) χρησιμοποιώντας πηγές ενέργειας όπως ηλεκτρικό τόξο, θέρμανση αντίστασης ή θέρμανση επαγωγής.
• Υπό ακραία θερμότητα, οι ακαθαρσίες αντιδρούν με ροές (π.χ., ασβέστη, βόρακα) για να σχηματίσουν τήξιμες σκωρίες, οι οποίες διαχωρίζονται από το τηγμένο οξείδιο του χρωμίου.
• Το καθαρισμένο τηγμένο υλικό ψύχεται και θρυμματίζεται σε σκόνη ή συσσωματώματα οξειδίου του χρωμίου υψηλής καθαρότητας.

Τυπικές Εφαρμογές

• Κατασκευή υλικών πυρίμαχων υψηλής απόδοσης για την κατασκευή χάλυβα και την τήξη μη σιδηρούχων μετάλλων.
• Παραγωγή κεραμικών εξαρτημάτων (π.χ., ανθεκτικές στην φθορά επενδύσεις, ηλεκτρονικά υποστρώματα) λόγω της υψηλής σκληρότητας και της αντοχής στη διάβρωση.
• Χρησιμεύει ως χρωστική ουσία για κεραμικά λούστρα και γυαλί, παρέχοντας σταθερές πράσινες αποχρώσεις.

1. Βασικές Τεχνικές Παράμετροι

• Θερμοκρασία Λειτουργίας: 1600–2000°C (ρυθμιζόμενη; 1800–1900°C για βιομηχανική ποιότητα καθαρισμού, 1900–2000°C για ηλεκτρονική ποιότητα).
• Ισχύς Θέρμανσης: 50–500 kW (διαφέρει ανάλογα με την χωρητικότητα του κλιβάνου; μικροί κλίβανοι εργαστηρίου ≈50–100 kW, βιομηχανικής κλίμακας ≈200–500 kW).
• Χωρητικότητα Κλιβάνου: 50 kg–5 τόνοι ανά παρτίδα (εργαστηριακή κλίμακα: 50–200 kg; βιομηχανική γραμμή παραγωγής: 1–5 τόνοι).
• Έξοδος Καθαρότητας: Βιομηχανική ποιότητα ≥99,5%, ηλεκτρονική ποιότητα ≥99,9%, ποιότητα εξαιρετικά υψηλής καθαρότητας (για προηγμένα ηλεκτρονικά) έως 99,99%.
• Ακρίβεια Ελέγχου Θερμοκρασίας: ±5°C (μέσω συστήματος ελέγχου PID για τη διασφάλιση σταθερών συνθηκών τήξης).
• Ατμόσφαιρα Εργασίας: Οξειδωτική, αναγωγική ή αδρανής (αργό/άζωτο) ατμόσφαιρα, ρυθμιζόμενη με βάση τις ανάγκες αφαίρεσης ακαθαρσιών.

2. Χαρακτηριστικά Κατανάλωσης Ενέργειας

• Διαφορές Πηγής Ενέργειας:
  • Ηλεκτρικός κλίβανος τόξου: Υψηλή ενεργειακή πυκνότητα (1200–1500 kWh/τόνο Cr₂O₃), γρήγορη θέρμανση, κατάλληλο για μεγάλης κλίμακας παραγωγή.
  • Κλίβανος αντίστασης: Χαμηλότερη ενεργειακή πυκνότητα (800–1000 kWh/τόνο), απαλή θέρμανση, ιδανικό για μικρής παρτίδας εξευγενισμό υψηλής ακρίβειας.
  • Κλίβανος επαγωγής: Μέση κατανάλωση ενέργειας (1000–1200 kWh/τόνο), ομοιόμορφη κατανομή θερμοκρασίας, χαμηλός θόρυβος.
• Λειτουργίες Εξοικονόμησης Ενέργειας:
  • Εξοπλισμένο με στρώματα θερμομόνωσης (ίνα αλουμίνας + πυρίμαχο τούβλο) για μείωση της απώλειας θερμότητας κατά ≤30%.
  • Ορισμένα βιομηχανικά μοντέλα υιοθετούν συστήματα ανάκτησης απορριπτόμενης θερμότητας για την προθέρμανση των πρώτων υλών, μειώνοντας την κατανάλωση ενέργειας κατά 10–15%.
• Παράγοντες που επηρεάζουν: Αρχική καθαρότητα πρώτης ύλης (χαμηλότερη καθαρότητα = υψηλότερη κατανάλωση ενέργειας) και μέγεθος παρτίδας (οι μεγάλες παρτίδες έχουν καλύτερη ενεργειακή απόδοση ανά μονάδα προϊόντος).
